TA...PD系列 TA07.PD

配備外轉內冷卻功能（10 bar）的角度頭

TA...PD系列角度頭，冷卻液可以通過止動塊進入，再由刀具中心噴出，支持高達10 bar的工作壓力。

產品概述

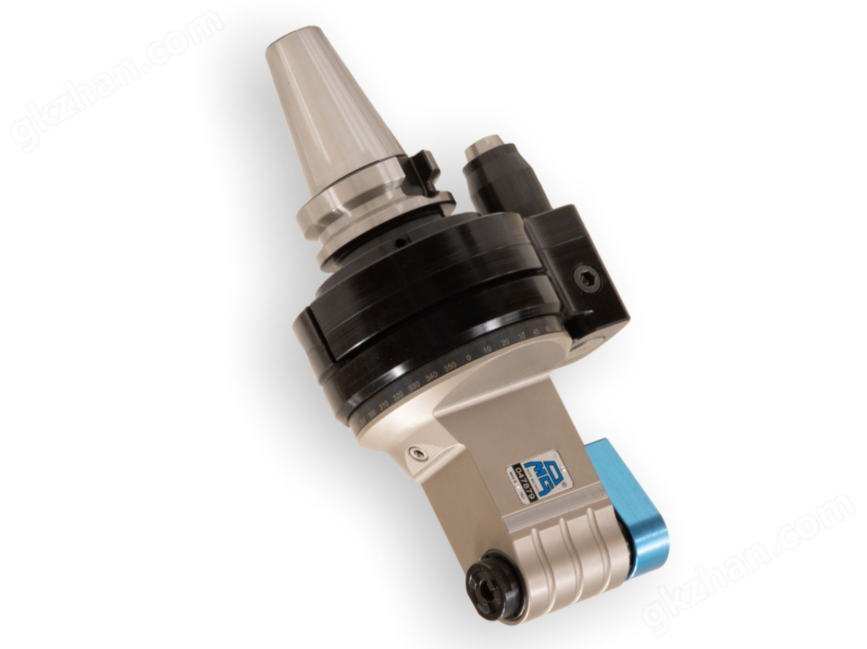

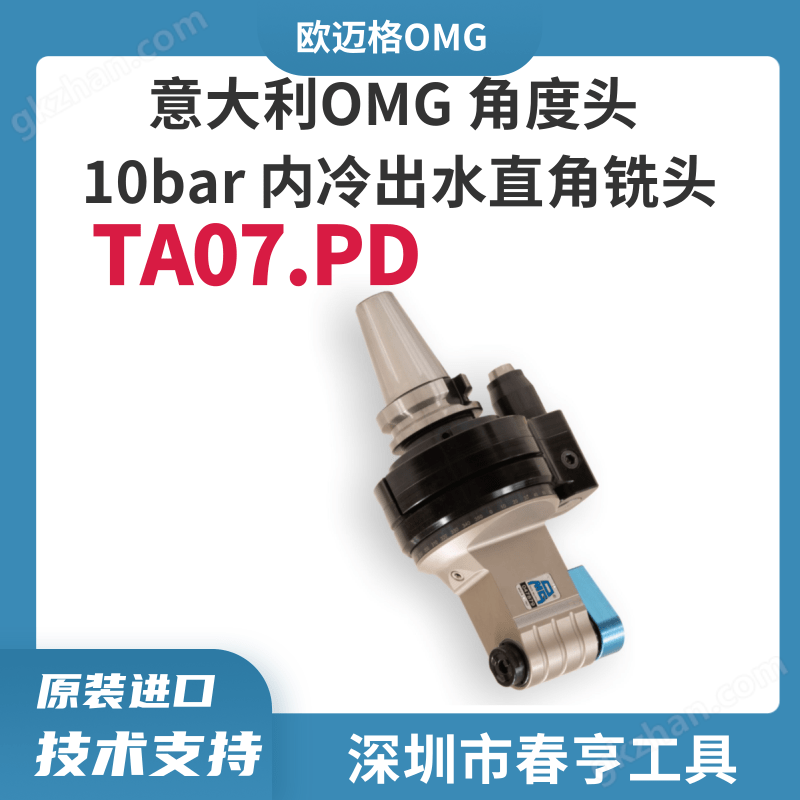

OMG TA07.PD 為 90° 小型外轉內冷標準型角度頭，搭載 ER11 夾頭，支持高達 10bar 刀具中心出水冷卻，冷卻液經止動塊導入刀芯噴出，切削點位持續降溫。整機結構緊湊小巧，適配各類立式加工中心，支持 ATC 自動換刀，傳動采用精密傘齒輪，運轉平穩精度穩定。主要用于小型模仁、微型閥體、精密小件的側向鉆孔、攻絲、開槽與倒角加工，針對狹小封閉工位解決加工高溫燒刀問題，兼顧輕切削場景的加工效率與刀具使用壽命。

核心技術特點

1. 精密低噪格里森傘齒輪傳動系統

內部搭載精密研磨格里森螺旋傘齒輪組，傳動比 1:1，最高轉速可達 10000rpm；齒輪嚙合接觸面均勻，輕精密切削工況下運轉平穩低振低噪，輸出扭矩穩定，加工尺寸精度持久可控，大幅延長齒輪與微型刀具使用壽命。

2. 緊湊型小型標準防干涉機身結構

機身采用短小緊湊優化設計，整機徑向尺寸極小，適配小型模仁、微型閥體、精密小件的淺腔、夾縫狹小工位加工，不會與工件側壁、工裝產生干涉；機身一體成型，在小巧體積下保留充足剛性，兼顧靈活度與切削穩定性。

3. ER11 小型通用彈性夾頭輸出結構

標配 ER11 彈性夾頭輸出，最大刀具夾持直徑 7mm，兼容微型鉆頭、小徑銑刀、細牙絲錐、倒角刀等各類小型刀具，換刀換裝便捷；輸出端連接螺紋規格 M6，鎖緊緊固可靠，穩定完成小孔鉆孔、側壁精銑、微小螺紋攻絲、邊緣去毛刺多道工序。

4. 錐形止動銷無間隙高精度定位結構

采用錐形止動銷鎖緊定位設計，可消除角向游隙；配合機床止動塊安裝后，角向定位精度高，側向鉆孔垂直度優秀，切削過程抗扭剛性強，可長時間穩定運行自動化連續精密加工。

5. 10bar 外轉式刀具中心內冷系統

專屬外轉導通內冷通路，冷卻液經角度頭止動塊導入刀柄，最終從刀具中心噴出，最高支持 10bar 冷卻工作壓力；切削刃直接被冷卻液包裹降溫，解決狹小密閉工位散熱差、微型刀具高溫燒損的痛點，提升加工光潔度。

6. 終身密封免維護潤滑 + 全機床兼容適配

出廠預置長效耐高溫潤滑脂，整機采用終身密封潤滑結構，日常使用無需加注油脂、無需額外保養；支持 BT、HSK、CAT 等主流標準機床錐柄接口，兼容加工中心 ATC 自動換刀系統，可直接存入刀庫自動調用，適配各類小型立式加工中心。

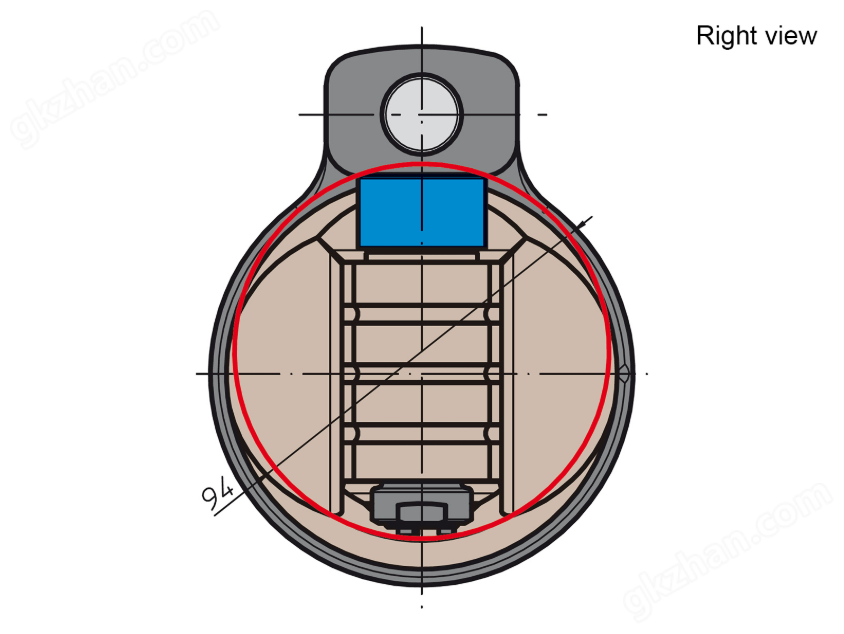

產品規格

產品參數

尾部適配刀柄

模塊化系統

支撐系統

冷卻方式

扭矩臂

機床連接

零部件質量

PACKAGING

主要應用

一、適配加工工序

可一次性完成工件側向小孔鉆孔、側壁精銑、細牙攻絲、側邊倒角、夾縫去毛刺等多道工序，依托 10bar 中心出水內冷，狹小封閉工位持續冷卻，避免微型刀具高溫燒損，無需多次翻轉工件，降低重復定位誤差。

二、重點應用行業與典型工件

精密小型模具行業

微型注塑模、連接器模仁、小型壓鑄模、塑膠鑲件模具。用于模具窄縫側壁修型、細小冷卻側向孔、頂針微型螺紋、型腔邊緣清角，機身緊湊不與窄型腔內壁發生干涉。

液壓 / 氣動微型閥體零件

小型閥塊、微型電磁閥、精密油路接頭。加工多層隱藏側向細小油孔、安裝螺紋沉孔，夾層狹小空間可順利伸入，中心出水保障深小孔排屑散熱。

3C 電子精密結構件

手機、連接器、端子類鋁合金小件，攝像頭支架、微型散熱殼體。側向小孔、薄壁側壁銑削、微小安裝螺紋批量加工，適配自動化連續量產。

醫療器械精密零部件

小型不銹鋼、鈦合金醫療配件，微型植入件外殼、精密接頭。側向高精度小孔、倒角加工，內冷有效帶走切削高溫，保障工件表面光潔度。

通用精密機械小件

儀器儀表殼體、微型齒輪座、小型工裝夾具。外露與淺腔側向特征加工，適配鋁、銅、鑄鐵、預硬鋼等多種材質輕精密切削。

三、適配加工場景優勢

針對淺腔、窄夾縫、微型封閉工位等標準角度頭難以進入的受限空間優化；支持加工中心自動換刀，搭配小型立式加工中心實現多面復合加工，提升自動化產線加工柔性，適合中小尺寸精密零件批量精加工。
