TA... L系列TA13.PL

加長版角度頭，適用于單一鉆孔和銑削加工

TA...L系列角度頭配備加長機身，適用于更大的工作區域的應用。

產品概述

OMG TA13.PL 是 TA 系列中重載規格的細長型 90° 單主軸角度頭，針對深腔、窄縫等受限空間的中載側向切削工況優化設計。相比標準型 TA13.P，該型號采用修長機身結構，輸出端標配 ER20 彈性夾頭，可深入普通角度頭無法抵達的工件型腔內部完成切削。產品無需改造機床結構即可實現復雜型腔工件的側面垂直加工，減少裝夾次數與定位誤差，提升機床加工柔性，適配中規格精密零件的深位側向加工需求。

核心技術特點

高剛性齒輪傳動系統

內部搭載經精密磨削的格里森螺旋傘齒輪組，傳動比 1:1，最高轉速支持 8000rpm；可穩定輸出 38N?m 切削扭矩，軸向允許載荷達 810N，齒面接觸面積大，中載切削工況下傳動平穩低噪，加工精度穩定，有效延長齒輪與刀具的使用壽命。

細長型防干涉結構設計

機身采用緊湊修長的優化設計，徑向尺寸更小，輸出端延伸性好，可深入工件深腔、窄縫等受限空間完成側向加工，有效解決標準角度頭在深腔加工中易與工件側壁發生干涉的痛點，適配復雜型腔零件的中載切削需求。

ER20 通用型輸出結構

標配 ER20 彈性夾頭輸出，最大刀具夾持直徑 13mm，兼容多規格鉆頭、銑刀、絲錐等刀具，換型便捷，適配鉆孔、銑槽、攻絲等多類工序；輸出端螺紋規格 M10，連接緊固可靠，切削過程穩定性出色。

無間隙高精度定位結構

采用錐形止動臂銷設計，可有效消除角向游隙；配合機床止動塊安裝后，角向定位精準，切削過程中抗扭剛性優異，適配連續中載加工工況。

免維護與全場景適配

出廠預置長效潤滑脂，采用終身密封潤滑結構，日常使用無需額外維護保養；支持 DIN69871、BT、HSK、CAT 等多種標準機床錐柄接口，兼容機床 ATC 自動換刀系統，可直接存放于刀庫自動調用，適配各類中小型加工中心設備。

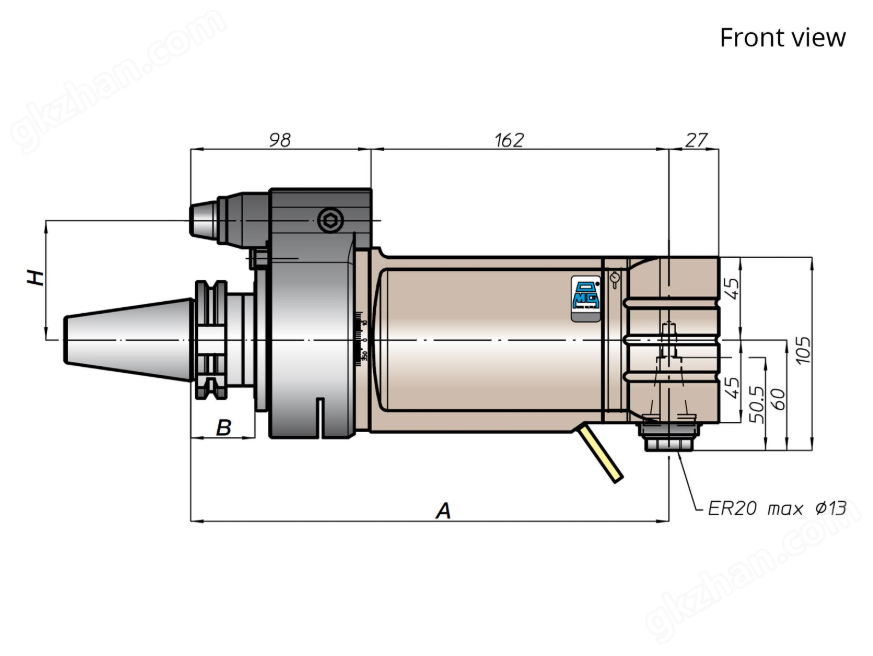

產品規格

產品參數

尾部適配刀柄

模塊化系統

支撐系統

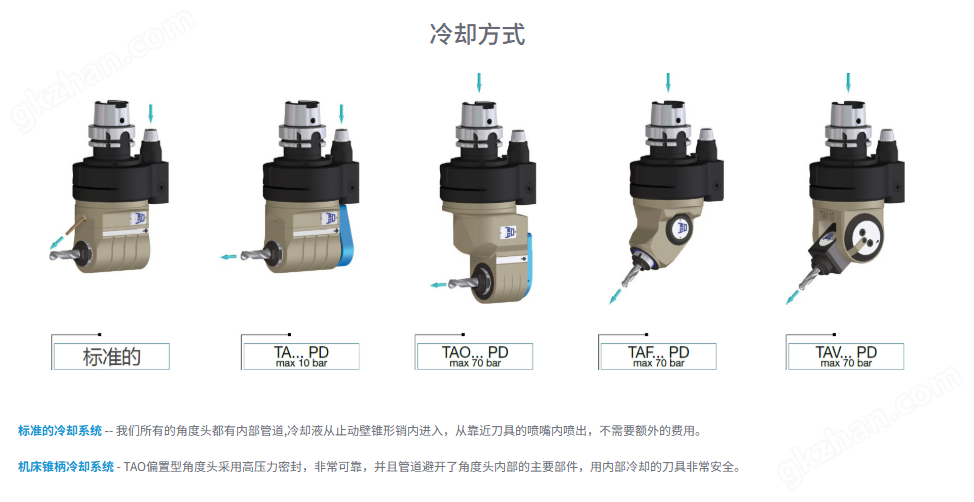

冷卻方式

扭矩臂

機床連接

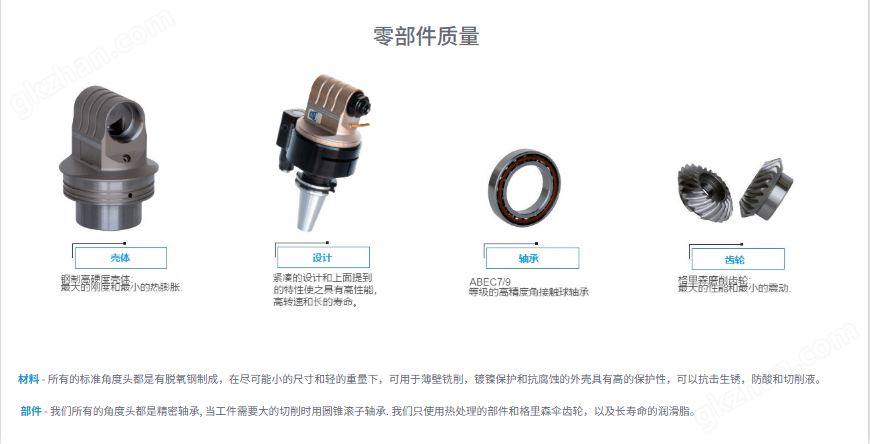

零部件質量

PACKAGING

主要應用

TA13.PL 90° 細長型單主軸角度頭定位于中規格深腔受限空間的中載側向切削加工，可深入工件型腔內部完成工序，有效解決加工干涉問題，廣泛適配精密制造領域的復雜零件加工需求。

核心應用行業

精密模具加工

適用于中小型模具的深腔側壁加工，可深入型腔內部完成側面冷卻水孔、排氣孔鉆削，以及型腔側壁的銑槽、分型面修型、倒角工序，規避標準角度頭的干涉問題，提升模具深腔加工的可達性與加工效率。

汽車精密零部件制造

適配汽車中型殼體、閥體、底盤結構件的深位側面鉆孔、銑槽加工，針對內腔狹窄、加工空間受限的零件，可高效完成側向切削工序，保障零件加工精度與形位公差要求。

通用精密機械制造

適用于各類中型閥體、泵體、液壓元件、工裝夾具等零件的深位側面鉆孔、銑削、倒角工序，解決復雜結構零件的側向加工干涉難題，提升中小批量精密零件的加工效率。

自動化裝備零件加工

適配自動化模組、精密設備結構件的深位側面加工，兼容碳鋼、鋁合金、不銹鋼等多種材質，滿足非標設備復雜零件的柔性加工需求。

典型適用工序

核心工序：深腔工件側面鉆孔、中載銑削、型腔側壁銑槽與倒角

兼容工序：中等載荷攻絲、鉸孔、窄縫側面加工

說明：該型號為細長型中載角度頭，主打深腔窄空間加工可達性，不適用于重載強力銑削、大直徑強切削等超負載工況。

適配設備與生產場景

適配各類中小型立式加工中心、臥式加工中心及數控銑床，支持 ATC 自動換刀，可直接存放于機床刀庫調用；適合多品種中小批量的精密零件柔性加工，尤其適合存在深腔、窄縫加工需求的生產場景。
