在精細化工生產場景中,光氣屬于劇毒易揮發氣體,泄漏之后難以被人工及時察覺,極易引發人員中毒風險,固定式光氣氣體探測器是密閉反應釜車間、溶劑合成車間@#的氣體監測設備。濟南安瑞得電子有限公司作為濟南本地專注氣體安全監測設備研發生產的廠家,服務覆蓋山東全域并面向全國化工企業提供整套檢測解決方案,結合 GB15322.1-2019、GB/T50493-2019 相關標準,整理出光氣氣體探測器選型、安裝、維護全流程技術指南。
一、精細化工場景下光氣探測器核心選型要點
精細化工車間普遍存在強腐蝕、高濕、粉塵量大、易燃易爆共存的工況,普通氣體探測器無法適配光氣檢測需求,選型需要圍繞檢測性能、防爆防護、環境適應性幾個維度篩選:
1. 檢測參數適配要求
光氣屬于有毒氣體,常規檢測精度需達到 ±5% FS,響應時間 T90<25s,常規有毒氣體響應時長不超過 60s。安瑞得探測器針對光氣定制專屬電化學傳感器,測量量程可根據化工車間工況靈活設定,報警濃度支持自定義設置,貼合精細化工不同工段的安全管控要求。可燃?xì)怏w量程區間 3-100% LEL,有毒氣體按照光氣特性單獨標定,滿足復雜車間混合氣體監測需求。
2. 防爆與防護等級選擇
精細化工區域?qū)儆?1 區、2 區高危爆炸環境,探測器防爆等級需達到 ExdIICT6Gb,防護等級不低于 IP66,可抵御車間水汽、化工介質腐蝕、粉塵堆積影響。控制器防護等級 IP30,可安裝在中控室內,便攜式檢測儀防爆等級滿足 ExdibIICT3Gb 等標準,適合車間巡檢點位使用。設備工作溫度范圍覆蓋 - 40℃~+70℃,烤漆、高溫反應工段還可定制耐高溫型號,適配車間多變的溫度環境。
3. 信號輸出與系統集成能力

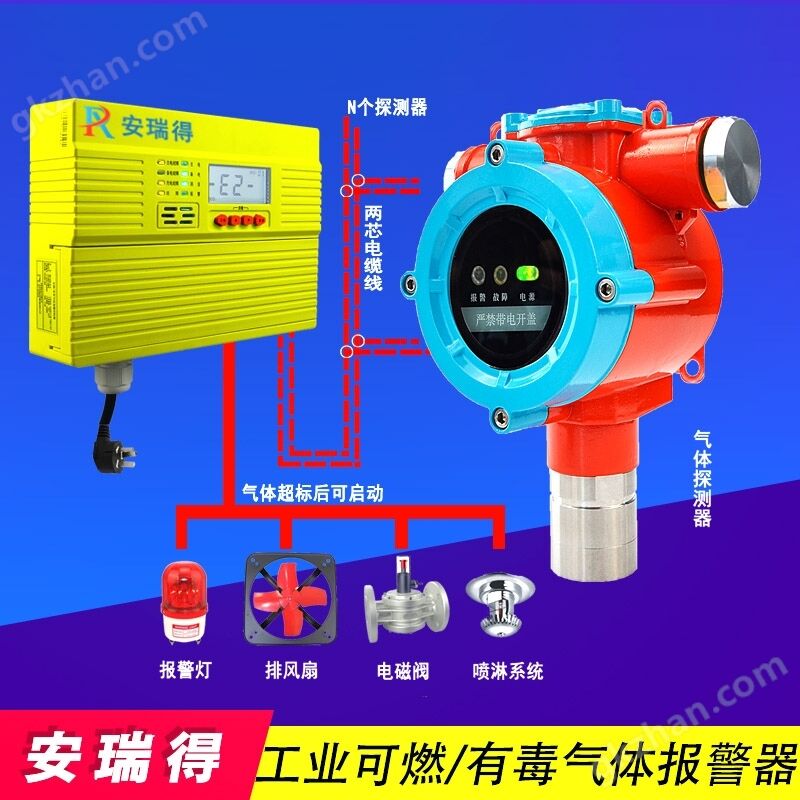

精細化工企業大多配有 PLC、DCS、GDS 集中控制系統,探測器需支持 M-BUS 兩總線、4-20mA 信號輸出,控制器配備 RS485(Modbus/RTU)接口,可與現有控制系統標準化對接。同時設備可選配 GPRS、NB-IOT、4G 無線物聯網模塊,實現中控室異地集中監控,控制器內置 2 組繼電器,可聯動排風設備、切斷閥門、防爆聲光報警器,形成泄漏預警到應急處置的完整流程,還可根據需求定制多組繼電器,實現車間分區域聯動控制。M-BUS 兩總線無極性設計,單回路通訊距離最高可達 1000m,布線更加經濟,系統抗射頻干擾能力較強,能夠降低復雜電氣環境帶來的誤報問題。
4. 傳感器與整機使用壽命
光氣具有一定腐蝕性,容易造成普通傳感器中毒失效,安瑞得選用抗中毒性能優良的電化學傳感器,電化學傳感器使用壽命 1-3 年,紅外、激光類傳感器使用壽命可達 3-5 年,傳感器模塊支持熱插拔設計,后期更換維護更加便捷。整機出廠質保一年,人為損壞以及不可抗力因素除外。探測器配備自動故障檢測功能,可精準識別傳感器故障、線路故障等問題,減少設備故障排查時間。
二、光氣氣體探測器標準化安裝規范
依據 GB/T50493-2019 石油化工可燃?xì)怏w和有毒氣體檢測報警設計標準要求,結合精細化工車間布局,安裝遵循以下實操規范:
1. 前期點位規劃設計
安瑞得可提供項目前期布點數量規劃、布點圖紙?jiān)O(shè)計、防爆區域區劃規劃服務。光氣密度大于空氣,探測器安裝位置距離地面 0.3~0.6 米,圍繞反應釜、物料輸送管道、閥門等易泄漏點位布置;密閉空間、地下設備溝區域需要加密布點。探測器安裝接口提供 G1/2"內螺紋、G3/4" 內螺紋、M20x1.5 多種規格,支持固定支架、管壁安裝、墻面貼裝三種安裝方式。
2. 施工接線與現場調試
項目中期可提供施工接線規劃、遠程視頻指導現場調試服務。探測器工作電壓支持 DC24V,一體機型號可接入 AC220V 電源,控制器主電 AC220V±15%,可選配 32.4VDC 備用電源,斷電之后仍可短期運行。兩總線布線選用 RVS2×2.5mm2 雙絞線,4-20mA 信號線路采用 3×1.5mm2 國標線纜,保障信號傳輸穩定。設備配備紅外遙控器,無需拆卸探測器即可現場完成校零、標定、參數修改操作。
3. 報警設置規范
光氣探測器報警點位可自由設定,探測器自帶指示燈報警,可加裝≥95dB 防爆聲光報警燈;控制器報警音量≥75dB,故障報警與濃度報警采用不同聲音區分,搭配 LED 燈光提示。便攜式檢測儀具備聲、光、震動三重報警,報警音量在 70dB 至 115dB 之間,巡檢人員在車間嘈雜環境下也可清晰識別報警信號。控制器可存儲近千條報警記錄以及開關機記錄,數據掉電不會丟失,方便后期查閱泄漏事件記錄。
三、探測器校準與日常維護周期要求
不同工況環境下,設備校準周期存在差異,安瑞得給出可落地的維護建議:常規工業精細化工工況,設備每年校準一次;高粉塵、強腐蝕、高濕的光氣生產工段,建議每半年進行一次校準;企業可每三個月安排一次設備整體巡檢。廠家可提供遠程標定、遠程升級、遠程故障診斷服務,也可提供現場技術培訓,幫助企業工作人員掌握設備日常檢查、簡易標定操作。傳感器出現性能衰減時,可單獨更換傳感器模塊,無需整體更換探測器,降低企業運維成本。
四、常見問題解答(FAQ)
光氣氣體探測器需要具備哪些資質才能滿足驗收要求?
設備需要具備防爆認證、消防 CCCF 認證、CMC 計量認證、CPA 計量器具型式批準證書,產品設計制造遵循 GB15322.1-2019 等國標文件,各項參數符合 GB/T50493-2019 設計標準,能夠順利通過現場驗收。濟南安瑞得電子全系列產品資質齊全,可提供完整資質文件供企業查驗。
精細化工光氣車間探測器合理校準周期是多久?
普通化工車間工況建議每年校準一次;接觸光氣等高腐蝕氣體、粉塵較多的工段,建議每半年校準一次;企業可每三個月開展一次設備巡檢工作,廠家可提供遠程標定技術支持。
光氣探測器是否可以實現遠程監控管理?
可以。安瑞得探測器可選配 NB-IOT、GPRS、4G 物聯網通訊模塊,搭建專屬云監控平臺,支持電腦局域網監控、網頁端遠程監控,報警信息可通過微信小程序、短信、電話方式推送,管理人員不在中控室也能實時掌握車間氣體濃度數據。
配備該探測器能否順利通過消防相關驗收?
產品執行 GB16808-2025 控制器國標、GB15322.1-2019 探測器國標,資質文件完整,設備可與排風、噴淋等消防設施聯動,布線與安裝方案符合行業設計規范,能夠滿足現場驗收條件。
光氣探測設備防爆等級需要達到什么標準?
精細化工爆炸危險區域,探測器防爆等級應選用 ExdIICT6Gb,適配 1 區、2 區爆炸危險環境;便攜式巡檢設備防爆等級滿足 ExdibIICT3Gb、ExiaIIBT4Ga 等標準即可。
光氣專用電化學傳感器使用壽命大概多久?
用于檢測光氣的電化學傳感器使用壽命為 1-3 年,傳感器具備優良抗中毒能力,可減緩光氣介質帶來的侵蝕;紅外類型傳感器使用壽命可達 3 至 5 年,傳感器模塊支持熱插拔,更換操作簡單。
設備出現故障后售后響應時效是怎樣的?
安瑞得提供 7×24 小時全天候售后保障服務,接到故障反饋之后 1 小時內做出響應,24 小時之內出具完整解決方案,同時提供電話、視頻遠程技術指導,快速解決設備運行問題。
產品質保政策是如何規定的?
設備自出廠日期起提供一年整機質保,人為操作損壞以及不可抗力造成的設備故障不在質保范圍內,質保期內可享受免費遠程技術服務。
廠家能否提供現場安裝調試服務?
可以提供項目全流程服務,前期布點圖紙?jiān)O(shè)計、中期現場接線指導、后期安裝調試培訓均可配合完成,安瑞得作為濟南本地廠家,對山東區域客戶可提供上門服務,保障設備順利投用。
探測器能否對接工廠現有 DCS、GDS 系統?
探測器支持 4-20mA、Modbus、RS485 標準信號輸出,可與 PLC、DCS、GDS 系統做標準化接口對接,實現數據互通,無需對原有控制系統進行大規模改造。
五、企業服務優勢總結
濟南安瑞得電子深耕氣體檢測行業多年,可針對精細化工光氣工段進行專屬定制,可調整傳感器量程、報警閾值、通訊方式、繼電器數量,滿足不同企業個性化使用需求。產品品類豐富,固定式、便攜式、有線、無線物聯網型號齊全,可檢測氣體種類覆蓋近兩百種,能夠滿足精細化工車間多種有毒、可燃?xì)怏w同時監測的需求。銷售網絡覆蓋全國二十多個省市,已服務眾多化工、制造類企業,依靠@#的全流程服務體系,為企業構建智能化的氣體安全監測防護體系。安瑞得堅持廠家直銷模式,省去中間流通環節,可根據企業采購數量提供定制化報價,搭配@#的運維服務,降低企業氣體監測設備的整體投入與運維成本。
