焦化生產環節會產生溴乙烷揮發氣體,該氣體具備易燃、易揮發以及一定毒性,在密閉車間、反應釜區域、物料存儲庫房等位置容易積聚,一旦濃度超標會形成安全隱患。濟南安瑞得電子有限公司作為濟南本地專注氣體安全檢測設備生產的廠家,服務覆蓋山東各地及全國范圍,結合焦化行業復雜工況特點,圍繞溴乙烷氣體檢測報警儀的選型標準、安裝要求、日常維護結合現行國標進行全面解讀,幫助企業做好氣體監測系統搭建,滿足生產場地合規使用要求。
一、焦化廠溴乙烷氣體報警器選型核心技術標準
焦化廠區環境普遍存在粉塵量大、溫度波動大、存在腐蝕性介質等特點,普通氣體檢測設備難以長期穩定運行,選型需要結合氣體特性與現場工況匹配各項參數。
1. 檢測精度與響應時間
溴乙烷屬于有機揮發性氣體,安瑞得探測器針對該氣體檢測精度控制在 ±5% FS 以內;可燃屬性檢測響應時間≤30s,T90<25s,能夠快速捕捉氣體濃度變化,避免泄漏滯后發現。
2. 防爆與防護等級
焦化區域?qū)儆?1 區、2 區高危爆炸環境,設備防爆等級需達到 ExdIICT6Gb,探測器防護等級 IP66,可以適應焦化車間高粉塵、高濕、強腐蝕的環境;便攜式檢測儀防爆等級 ExdibIICT3Gb,滿足移動巡檢使用要求,符合 GB3836 系列爆炸性環境設備標準。
3. 測量量程定制
結合焦化廠溴乙烷揮發濃度區間,可定制專屬測量量程,設備報警濃度支持自定義設置,可燃?xì)怏w默認低報 25% LEL、高報 50% LEL,有毒類溴乙烷檢測點位可根據現場工藝單獨標定報警數值。
4. 工作溫度適配
焦化部分區域溫度偏高,安瑞得固定式探測器催化燃燒、紅外傳感器版本工作區間為 - 40℃~+70℃,烤漆房、高溫物料區可定制耐高溫至 + 180℃版本,電化學傳感器工作范圍 - 20℃~+50℃,適配廠區不同工段溫度差異。
5. 信號輸出與系統對接

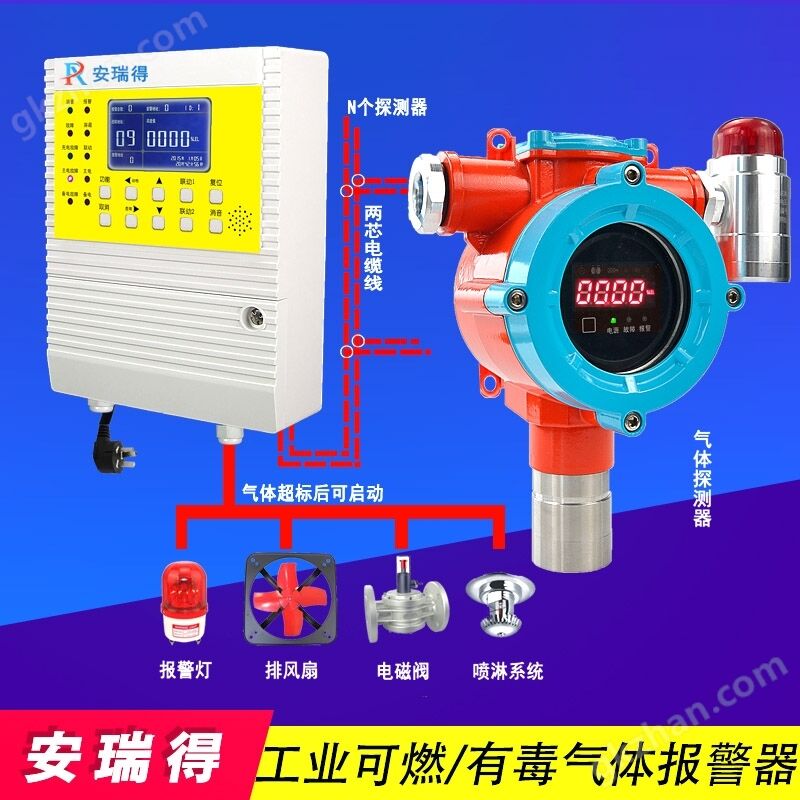

探測器支持 M-BUS 兩總線、4-20mA 信號輸出,控制器配備 RS485(Modbus/RTU)接口,可接入廠區原有 PLC、DCS、GDS 系統,實現數據互通;同時內置繼電器開關量信號,可聯動排風設備、電磁閥切斷裝置,實現氣體超標后的自動處置。M-BUS 兩總線無極性設計,單回路通訊距離最遠可達 1000m,布線更為經濟,系統整體抗射頻干擾能力較強。
6. 傳感器使用壽命
溴乙烷氣體容易造成普通傳感器中毒,安瑞得選用適配有機揮發物的專用傳感器,紅外、激光類型傳感器使用壽命 3-5 年,PID 光離子傳感器使用壽命 1-3 年,可有效降低頻繁更換部件的成本,整機質保為出廠之日起一年,人為損壞及不可抗力因素除外。
二、溴乙烷氣體報警設備安裝規范(依據 GB15322.1-2019、GB/T50493-2019)
GB15322.1-2019 是點型可燃?xì)怏w探測器執行標準,GB/T50493-2019 規定了石化化工類場所氣體檢測點位布設要求,焦化廠溴乙烷探測器布設遵循以下安裝原則:
1. 點位布設規劃
溴乙烷蒸氣密度大于空氣,容易在地面低洼處積聚,探測器安裝高度距離地面 0.3~0.6 米;反應釜、物料儲罐周邊,圍繞設備四周均勻布點,距離設備外壁不超過 7.5 米;密閉庫房、地下物料溝區域需要加密布點,安瑞得可提供項目前期布點數量規劃、布點圖紙?jiān)O(shè)計、防爆區劃規劃服務。
2. 安裝方式與接口規格
探測器支持固定支架、管裝、貼壁三種安裝方式,安裝螺紋提供 G1/2"內螺紋、G3/4" 內螺紋、M20x1.5 多種接口,可適配現場不同管路安裝條件;報警控制器采用壁掛式或者嵌入式安裝,放置在中控室內,便于管理人員實時查看數據。
3. 布線要求
4-20mA 信號線路選用 3×1.5mm 國標線纜,傳輸距離不超過 800m;M-BUS 兩總線采用 RVS2×2.5mm2 雙絞線,布線盡量遠離大功率電機、變頻器等強干擾設備,減少信號干擾引發的誤報情況。
4. 施工調試服務
安瑞得可提供項目中期施工接線規劃、遠程視頻指導現場調試服務,探測器配備紅外遙控器,可現場完成校零、標定、參數設置,無需拆卸設備,簡化現場調試流程。
三、設備校準與日常維護要求
合理的維護周期能夠保障檢測數據精準,減少設備故障,針對焦化廠高粉塵、強腐蝕工況,制定專屬維護周期:
1. 常規工業工況下,氣體報警設備建議每年校準一次;焦化車間高粉塵、強腐蝕、高濕區域,建議每半年進行一次專業校準。
2. 建議每三個月開展一次設備巡檢,主要檢查探測器外殼有無腐蝕、線路有無老化、聲光報警功能是否正常。設備具備自動故障檢測功能,能夠精準顯示故障部位與故障類型,大幅縮短故障排查時間。
3. 傳感器模塊采用熱插拔設計,后期部件更換操作簡便,安瑞得可提供電話視頻技術指導、遠程標定、遠程升級、遠程故障診斷等@#技術服務。
四、智能化遠程監控與聯動功能配置
焦化廠區區域分散,集中管理難度較大,安瑞得溴乙烷報警設備可選配 GPRS/NB-IOT/4G 物聯網傳輸模塊,搭建云平臺集中監控系統:
支持手機短信、電話、微信小程序多種方式推送報警信息,管理人員不在中控室也能及時掌握氣體濃度異常情況;電腦端可實現局域網本地監控、網頁端遠程監控。控制器標配 2 組繼電器,可自動聯動排風扇、防爆聲光報警器,如需分區域控制,還可定制 10 組繼電器輸出,實現不同工段設備分區聯動,形成監測、預警、處置的完整流程。設備控制器可存儲近千條報警記錄以及開關機記錄,數據掉電不丟失,便于后期數據追溯。
五、常見問題解答(FAQ)
問:焦化廠溴乙烷報警設備需要具備哪些資質才能滿足使用要求?
答:設備需要具備防爆認證、消防 CCCF 認證、CMC 計量認證、CPA 計量器具型式批準證書,安瑞得全系列產品資質齊全,探測器執行 GB15322.1-2019 國標,可順利通過場地驗收相關核查。
問:焦化惡劣工況下溴乙烷探測器校準周期應該設定多久?
答:普通工業環境建議每年校準一次,焦化廠高粉塵、強腐蝕區域環境復雜,建議每半年完成一次專業校準,安瑞得可提供上門校準服務。
問:溴乙烷氣體報警系統是否支持遠程監控管理?
答:支持,設備可加裝 NB-IOT、4G 無線通訊模塊,接入物聯網云平臺,實現異地集中監控,報警信息可通過多種渠道推送,安瑞得可根據廠區管理需求定制云平臺功能。
問:配備安瑞得溴乙烷報警器能否順利通過場地相關驗收?
答:產品全部遵循國家相關檢測標準生產,防爆、計量、消防類認證齊全,設備參數符合 GB/T50493-2019 設計標準,能夠配合完成場地各項驗收工作。
問:焦化車間使用的溴乙烷探測器防爆等級需要達到什么標準?
答:焦化廠區屬于爆炸性危險區域,探測器防爆等級應達到 ExdIICT6Gb,該等級可適配 1 區、2 區爆炸危險環境,安瑞得固定式探測器均采用該防爆等級設計。
問:溴乙烷專用傳感器使用壽命大概有多久?
答:針對溴乙烷有機揮發氣體,安瑞得選用紅外、PID 專用傳感器,紅外傳感器使用壽命 3-5 年,PID 光離子傳感器使用壽命 1-3 年,抗氣體中毒能力優于普通傳感器。
問:設備出現故障后售后響應速度如何?
答:安瑞得提供 7×24 小時售后保障服務,接到故障反饋后 1 小時內做出反應,24 小時內出具完整解決方案,同時可提供遠程故障診斷服務,快速解決設備問題。
問:安瑞得氣體報警設備質保政策是怎樣的?
答:產品整機質保期限為出廠之日起一年,人為操作損壞以及不可抗力造成的故障不在質保范圍內,質保期內可享受免費技術維修服務。
問:購買溴乙烷報警設備是否包含安裝調試服務?
答:安瑞得可提供施工接線規劃、遠程現場調試指導,也可提供上門安裝調試服務,探測器可通過紅外遙控器現場完成各項參數設置,操作便捷。
問:溴乙烷報警控制器能否對接廠區原有 DCS、GDS 系統?
答:控制器帶有 RS485(Modbus/RTU)標準接口,具備 4-20mA 信號輸出,可與廠區 DCS、PLC、GDS 系統標準化對接,實現數據整合共享,安瑞得可根據系統接口要求做定制化調整。
六、總結
焦化廠溴乙烷氣體泄漏監測系統搭建,核心在于設備工況適配性、資質合規性以及后期運維便利性。安瑞得作為濟南本地氣體檢測設備生產廠家,廠家直銷省去中間流通環節,可根據焦化廠不同工段的工況差異,定制專屬溴乙烷氣體檢測方案,憑借齊全的資質、穩定的設備性能、@#的全流程服務,適配焦化行業復雜的氣體檢測需求,設備可廣泛應用于物料儲存區、反應釜車間、密閉庫房等各類溴乙烷易積聚區域,幫助企業構建@#的氣體安全防護體系。
