高壓漏電起痕測試儀/CTI

高壓漏電起痕測試儀主要用于模擬嚴酷環境（如潮濕、污染場景）下，固體絕緣材料在工頻高壓作用下的漏電起痕風險，以評定材料的耐電痕化與蝕損性能。該設備主要符合以下國標（GB）和美標（UL）：

• GB/T 6553-2024：《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》。這是針對高壓漏電起痕測試的核心國標，專門用于評估材料在高壓和惡劣環境下的耐受能力。

• UL 746A:2023 （Clause 34）：《聚合物材料——短期性能評估》（Standard for Polymeric Materials – Short Term Property Evaluations）。該標準的第34章專門針對聚合物材料在高壓下的耐漏電起痕性能提出了評估要求。

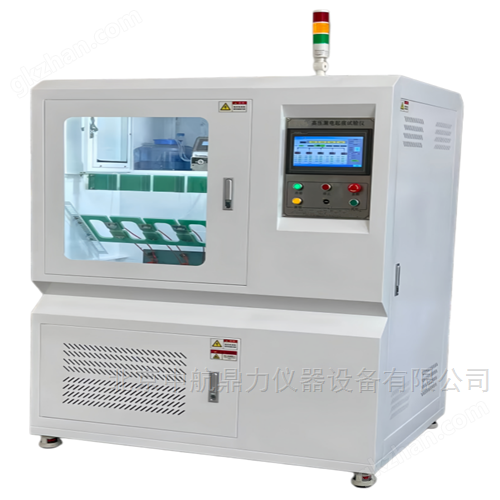

高壓漏電起痕測試儀/CTI

 ZHDL-6KV高壓漏電起痕試驗儀的CTI（相比漏電起痕指數）測試時，為確保測試結果的準確性與可重復性，需嚴格注意以下幾個關鍵方面：

• 表面清潔：試樣表面必須保持清潔，避免脫模劑、油污或灰塵等殘留物影響結果。建議使用W水酒精進行擦拭清潔，因其既能有效去油污又能自行揮發，不會改變樣品表面濕度。

• 尺寸與平整度：試樣尺寸應滿足標準要求（通常大于15mm×15mm，厚度不少于3mm）。厚度不足會導致材料熱容量變小、散熱變快；表面不平整或有傷痕可能導致電解液從邊緣流出，縮短聯合作用時間。

• 電極純度與材質：必須使用純度不低于99%（推薦99.9%）的鉑金電極。純度較低的電極易與電解液發生化學反應，從而加速材料的電痕化。

• 電極參數與壓力：兩電極軸線夾角應為60°，J端間距為4.0mm±0.1mm。每個電極對試樣表面的作用力需嚴格控制在1.0N±0.05N，以確保穩定接觸。

• 清洗與研磨：測試后電極易受污染或磨損。建議每次測試前后用酒精清洗，并定期使用砂紙等工具進行機械研磨，防止殘留碳化物干擾后續測試。

• 溶液純度與電導率：配制0.1%氯化銨溶液時，氯化銨純度應不小于99.8%，且必須使用電導率不超過10uS/cm的去離子水。配置后需確認溶液在23±1℃時的電阻率（約395±5Ω/cm），濃度偏差會直接影響測試結果。

• 液滴大小與時間：滴液間隔需精準控制在30s±5s。液滴大小需符合標準（如連續50滴重量在0.997g~1.147g之間）。液滴過大或過小都會改變離子濃度或溶劑揮發速度，進而加速或減緩電痕化過程。

• 滴液高度：滴液口距離樣品表面的高度應控制在30~40mm之間。

• 溫濕度與風速：測試通常需在溫度為23±1℃、相對濕度為50±5%的標準實驗室環境中進行，且環境風速應控制在0.2m/s左右，以防止外界氣流干擾液滴下落或加速水分蒸發。

• 電壓與電流監測：試驗電壓通常在100~600V之間調節。需確保短路電流在1.0±0.1A時，電壓下降不超過10%。

• 過流保護機制：當流過樣品表面的電流超過0.5A并持續2秒以上，或超過60mA時，設備應能自動切斷電源并記錄失效，以此作為判定材料起痕失效的依據

•
