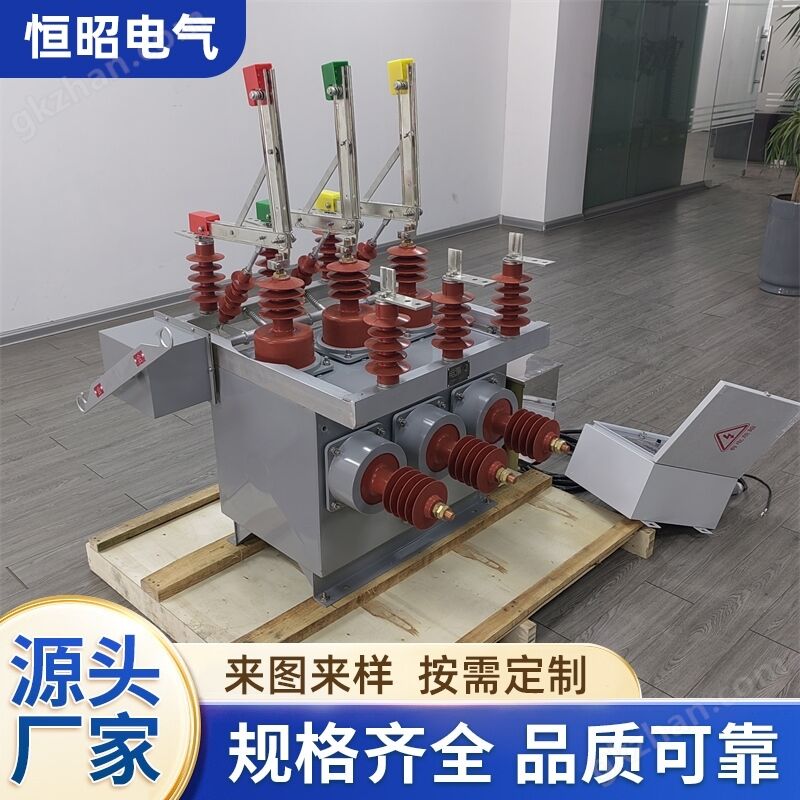

雙電源互投裝置高壓真空斷路器

ZW10-12系列戶外高壓雙電源真空斷路器是一種用于額定電壓12kV配電系統的三相交流50Hz戶外高壓開關設備。其主要功能是在雙路電源供電系統中實現自動切換，當一路電源發生停電或欠壓時，能自動切換到另一路正常電源供電，從而可靠保證重要負載供電的連續性。

　　一、產品概述與組成

　　該系列產品通常由高壓真空斷路器和智能雙電源切換控制器兩部分構成。部分型號也可能包含雙側隔離開關。其操動機構主要為CT23型彈簧儲能機構，具備電動和手動兩種操作方式。

　　二、主要特點

　　高可靠性供電：核心功能是實現兩路電源之間的自動投切，特別適用于不允許斷電的重要場所，如煤礦、油田、礦山、冶金、化工、鐵路及城網農網配電系統。

　　安全互鎖：具備的機械和電氣連鎖功能，確保兩路高壓電源隔離，有效避免誤操作和負載故障時的再次供電沖擊。

　　維護簡便：采用真空滅弧技術，實現無油化、空氣復合絕緣。產品具有不充油、不充氣、體積小、重量輕、無需檢修的特點。

　　環境適應性：內部采用特殊抗凝露措施，確保箱體內部絕緣。適用于較嚴苛的戶外環境。

　　智能控制：配備智能控制器，可實現來電延時合閘、優先供電設定、過流及速斷保護、一次重合閘及閉鎖等功能。

　　三、主要技術參數

　　額定電壓：12 kV。

　　額定電流：常見規格有630A、1250A等。

　　額定短路開斷電流：常見為20kA、25kA。

　　機械壽命：通常可達10000次。

　　使用條件：

　　周圍空氣溫度：-25℃ ~ +40℃。

　　海拔高度：不超過2000米。

　　污穢等級：可達Ⅳ級。

　　風速：不超過34m/s。

　　四、型號含義示例

　　以ZW10-12G/630-20為例：

　　Z：真空斷路器。

　　W：戶外安裝使用。

　　10：設計序號。

　　12：額定電壓12kV。

　　G：常表示“隔離”或特定設計（不同廠家含義可能略有差異）。

　　630：額定電流630A。

　　20：額定短路開斷電流20kA。

　　五、主要功能

　　自動切換：實時監測兩路電源電壓，在主電源故障時自動切換至備用電源，并在主電源恢復后可根據設定自動或手動切換回主電源。

　　保護功能：具備定時限過流保護和速斷保護功能，對負載側故障提供保護。

　　操作靈活性：支持自動模式與手動檢修模式切換。

　　該系列產品是取代傳統油絕緣斷路器、實現配電系統無油化與自動化的優選設備之一，具有占地少、投資小、調試維護方便等特點。
