JY19 系列多功能電力儀表

1 功能：
該系列儀表具備JY19系列可編程數顯電表的所有功能，可同時測量電力線路中的電壓（相電壓或線電壓）、電流、有功功率、無功功率、視在功率、功率因數、頻率、四象限電能等30多種電量參數，通過三排四位或兩排六位LED數碼管配合指示燈或LCD液晶顯示。增加了報警和變送輸出對象、報警延遲時間、顯示對象和循環顯示時間等鍵盤參數。以及兩路電能脈沖輸出和四路開關量輸入以及四象限電能測量功能。報警（或開關量）輸出和變送輸出均擴展為四路。
2 品種規格及選型說明

● 表示該型號儀表所對應的 測量功能
√ 表示該型號儀表所對應的外形尺寸代號可被選擇，選型時必須在“□”內填入一個外形尺寸代號
△ 表示該型號儀表具備該附加功能
3 基本參數：
輸入參數：
★額定電壓：AC 57.7V、100V、220V、380V ★額定電流：AC 1A、5A
★頻率范圍：45～65Hz ★輸入網絡：三相三線、三相四線
測量準確度：
★電壓、電流、有功功率、無功功率、視在功率：±0.5% ★頻率：±0.1Hz
★功率因數：±0.01PF ★有功電能：±0.5% ★無功電能：±2.0%
★啟動：在額定電壓，參比頻率及COSφ=1.0的條件下，負載工作電流為0.001In時，儀表能啟動并連續計量電能。
★潛動：當施加115％額定電壓，電流回路無電流時，儀表無電能累加及脈沖輸出。
輸出參數:
★脈沖輸出：集電極開路的光耦輸出,集電極開路電壓VCC≤48、電流Iz≤50mA
★脈沖常數：10000imp/kWh或10000imp/kvarh。 其意義為：當儀表累積1kWh 時脈沖輸出個數為10000個，需要強調的是1kWh 為電能的2 次電能數據，在PT、CT 的情況下，相對的N個脈沖數據對應1 次電能為1kWh×電壓互感器變比×電流互感器變比。
★報警(開關量)輸出：四路繼電器常開觸點，30VDC/1A,240VAC/1A(阻性負載)
★開關量輸入：四路干接點(內部自帶＋5V電源）
★模擬量變送輸出：可同時提供四路輸出
★輸出范圍： DC0-20mA/4-20mA可編程設定 ★精度等級： ±0.5%
★過載： 120%有效輸出，電流24mA ★負載： ≤400Ω
★通訊接口：RS485，采用MODBUS_RTU通訊規約

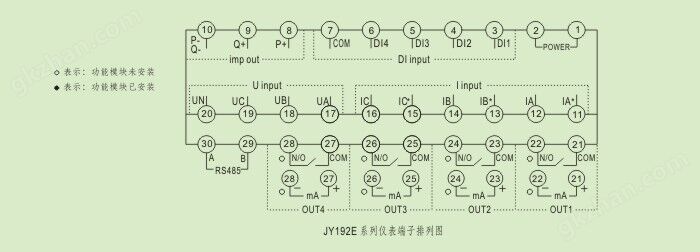

4 端子排列及接線標識說明 (注：如與儀表殼體上接線圖不一致，請以儀表殼體上為準)

POWER：儀表輔助電源輸入端口，輔助電源為 AC/DC 85～264V
I Input：電流信號輸入端，其中I*為電流進線端。接線時請保證輸入信號的相序、極性與端子一一對應，否則可能出現示值錯誤。輸入電流高于AC 5A時，應考慮使用CTU Input：電壓信號輸入端，電壓高于AC 600V時，應考慮使用PTOUT1～OUT4：四路報警或四路變送輸出端口，其中報警為繼電器常開觸點輸出DI input：開關量信號輸入，輸入方式為無源觸點，COM為公共端，DI1～DI4為輸入端
imp out：有功、無功電能脈沖輸出

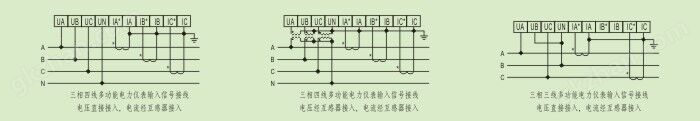

5 典型接線
