NYL-9000 電力監控系統 隨

概述

隨著我國經濟的飛速發展，大面積多變電所用戶的急劇增加，對供配電系統的可靠性、安全性、實時性、易用性以及對供電系統的管理提出了更高的要求。
NYL-9000 電力監控系統是歐迪森電氣有限公司根據當前電力管理需求，為用戶提供一套的智能化監控與管理方案。它以微機保護裝置、智能電力儀表、智能配電設備為采集裝置，應用計算機軟硬件技術、自動控制技術、SunControl 工業自動化組態軟件、通信組網設備、通訊技術等電力行業相關領域的技術，組成一套實時對配電網絡進行遠程在線監測、控制、管理的變配電智能化監控系統。提高了電力系統的管理效率，保障電力系統可靠安全運行，降低管理維護成本，并且實現節能降耗的目標。
NYL-9000 電力監控系統廣泛應用于電力、醫院、建筑、工廠、學校、市政設施等智能配電領域。

系統特點

● 采用現場總線、光纖環網或無線通訊中的一種或多種組合的優化組網方式，實現遠程變配電監控、電能集抄與電能質量管理。豐富的規約庫，支持第三方智能化設備的無縫接入。
● 通過供配電系統的一體化綜合監控管理，節約人力成本的同時，提高了對供配電系統的管理質量、管理效率。
● 系統預警、報警功能幫助用戶排除事故隱患，提高解決事故的有效性和準確性。
● 專業、全面的各項實時數據、歷史數據，不但能讓用戶及時、準確地掌握當前設備的運行狀態、供電質量，而且為用戶優化能耗分配、均衡負載提供了強有力的數據依據。
● GPS 校時、操作票、用戶權限管理組件、遠程WEB 瀏覽、短信語音報警等豐富功能以及工業級硬件設備的使用，使得系統擁有更廣闊的使用范圍，更加優秀的運行穩定性。
● 靈活的通訊策略保障了系統通訊的效率、穩定性，豐富的在線調試、在線編輯功能更體現了系統功能的以及系統有效穩定的可維護性。

系統結構

NYL-9000電力監控系統采用分層分布式結構，保證了組態的靈活性和功能配置的方便性，系統共分為三層：
現場設備層、網絡通訊層、主控層。
現場設備層
該層由智能配電設備組成，包括我公司的微機保護測控裝置、智能電力儀表、無線測溫裝置；直流屏、變壓器溫控儀、發電機組等智能終端設備可集中或分散安裝于各配電回路中。
網絡通訊層
網絡通訊層是監控終端設備與中心監控設備的信息橋梁，通過通訊協議轉換，實現數據的通訊。其主要負責中心監控層通訊協議等命令的發送與現場采集層數據的回傳，同時也負擔上下層網絡速率和數據報文格式的轉換功能，實現現場數據與高速網絡的實時互聯通訊。
網絡通訊層設備注要包括智能通訊采集箱、隔離模塊、網絡交換機、光端機、光纖收發器、無線聯網服務器以及各種通訊媒介（屏蔽雙絞線、光纖、網線）等，多樣化的通訊設備及通訊模式可適用于不同方式的通訊拓撲結構中，組網結構滿足現場設備可靠運行、便于故障查找、有利于設備維護的要求。

主控層
主控層通過計算機硬件及NYL-9000電力監控系統軟件的功能，為用戶提供良好的人機交互界面，集中管理需要監控的全部設備，實時反饋監控情況，實現電力系統的四遙功能。實時召喚現場層采集的數據，杜絕以往人工抄表的誤差，節省了人力資源，使電力變配電自動化系統的使用和維護成本大大降低，使遠端監控的集成度和易用性大幅度提高。
主控層主要包括NYL-9000電力監控系統、監控主機、顯示器、UPS電源以及打印機等設備。

系統主要功能

用戶權限管理

NYL-9000 電力監控系統用戶可以設置權限等級，不同級別操作人員享有不同的權限并負有相應的責任，每個等級的用戶只能執行相應級別的操作，執行高于自己等級的操作是被禁止的（用戶可根據需要執行設定），符合要求時，運行系統才能響應用戶操作，有力的保障了系統運行的安全性和可靠性。系統一般保留管理權限，權限可以完成系統的所有操作，并具有添加新用戶，分配用戶權限，刪除用戶等功能。

友好的人機界面

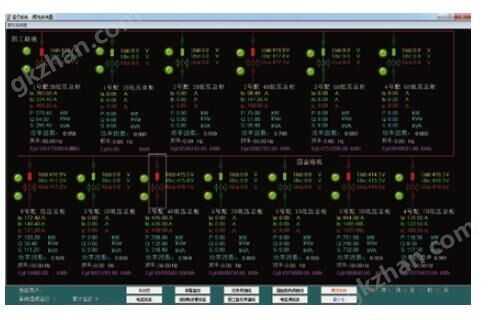

NYL-9000 電力監控系統具有友好的全中文人機交互界面，系統在簡單操作的基礎上具有標準的變配電站接線圖，顯示實時刷新數據、清晰完整網絡接線、開關狀態等信息；系統支持多畫面切換以及大幅畫面導航、顯示分散系統的地理平面圖功能；同時系統支持大屏幕液晶電視、投影、模擬屏等多種終端的數據輸出。

數據采集處理

NYL-9000 電力監控系統可實時和定時刷新顯示電氣設備的電流、電壓、有功電能、無功電能、功率因數以及頻率、諧波、電力品質參數等模擬量，斷路器、隔離開關、智能設備通訊狀態、各種告警信號等數字量，并能檢測出狀態變位、模擬量越限、裝置異常等，生成時間/ 告警信息，發出語音報警，把所有信息都通過網絡發送到后臺的監控系統，由監控系統統一進行管理，并對重要信息進行數據庫存儲。

操作控制管理

系統具有的控制操作功能。支持本地手動、遠程遙控監控裝置進行分合閘；同時監控系統和監控裝置之間可以無縫鏈接。但又相互獨立運行互不干擾，當網絡故障或者監控系統站級控制層停止運行時，監控裝置控制變電站內的斷路器分合，并不受監控系統的影響；并具有權限保護，防誤閉鎖功能，還可根據開關量和模擬量的組合實現閉鎖，系統輕松實現“四遙”功能。自動控制管理：高檔次的監控裝置，實現電容器的自動投切，自備發電機組的自動啟停等功能。需量控制管理：需量超標提前報警，實現需量人工調整或自動控制，避免超標罰款。

趨勢曲線分析

NYL-9000 電力監控系統提供實時曲線和歷史趨勢曲線分析功能。曲線界面可同時顯示24 條不同的曲線，顏色以及顯示效果（重疊、并列、對比顯示）可自行調整。實時曲線隨系統實時刷新數據顯示回路當前的運行負荷情況，系統通過調用某配出回路的實時曲線可對該回路監控設備所引起的信號波動情況進行分析。歷史曲線是被用以查看系統已存儲數據信息，利用曲線形式可以直觀的分析出整個配電系統的用電趨勢，為合理分配系統負荷提供強有力的依據，也方便用戶對檢測的配電網絡進行品質分析。

告警及事件

NYL-9000 電力監控系統對用戶操作、參數越限及其他用戶實際需求時間均具有詳細的報警和記錄功能，包括事件發生時間位置，當前值班人員是否確認事件，并對主要的電氣設備的運行參數和設備狀態進行監視，出現異常情況立即報警，提醒操作員及時的進行故障處理。當系統采集的模擬量發生越限、數字量變位以及網絡通訊狀態自診斷故障時，系統會立即推出告警窗口、畫面顏色改變并閃爍、語音播報等方式提醒操作員盡快處理，系統還支持值班室無人堅守情況下短信、電話報警功能，報警不解除，該界面不消失。報警同時記錄時間、對象、性質，一般的事故系統會自動的驅動打印機實時打印事故發生時的數據記錄，并可以提供故障處理幫助信息，將事件存入歷史數據庫，形成事故追憶。報警時間信息可導出保存成Microsoft Excel 文件，方便用戶查看、打印。

用電管理與報表打印

NYL-9000 電力監控系統具有的電能報表計量與存儲功能，支持高精度的電量測量、電能計量、遠程抄表，自動生成報表、電氣數據集中管理，費率統計分析、用電成本分析，用電效率分析，精確的用電成本考核等功能。
系統可根據用戶需求設計定制日報、月報、季報、年報等多種格式，用電量統計、分時電量計量、費率統計、峰谷平等多種功能的報表，系統自動統計用電量。并提供的報表查詢服務，可以查詢和打印系統記錄的所有數據值，并支持在線和自動打印。
定時打印：（日報表、月報表、年報表，打印時間可設定）
召喚打印：（歷史數據、告警數據、操作記錄、整點記錄、時間順序）
異常及事故打印（實時打印）
系統日志保存時間≧一年
歷史記錄保存時間≧一年
事件記錄保存時間≧三年
告警記錄保存時間≧三年
操作記錄保存時間≧五年

其他系統和設備的接入

網絡接入
系統可以經由不同的系統通過網絡節后互連，提供的商業數據庫系統接口可以方便數據庫的共享。可以通過網絡實現不同的系統之間的信息共享。
保護裝置接入
系統可以接入帶通訊接口的微機保護裝置，實現保護裝置的通訊聯網，實現保護裝置的遠程管理、不同的設備接入系統僅僅需要相應的規約標準，通過軟件的規約轉換就能實現設備的方便接入，可以減少硬件設備的投入。
系統提供給用戶的圖庫，用戶可以根據自己的需要設計一套模擬運行系統圖，模擬再現現場的運行狀態。
