等速驅動軸多功能試驗機

一、用途：
   等速驅動軸多功能試驗機是用來檢測驅動軸綜合性能的試驗機，該試驗臺采用伺服電機驅動，計算機系統控制，自動采集和處理數據，自動記錄檢測測試參數，繪制測量曲線，并可打印試驗報告和曲線等。

二、測試內容：
1、靜態擺角試驗
2、動態擺角試驗
3、靜態擺動力矩試驗
4、動態擺動力矩試驗
5、周向間隙試驗
6、軸向間隙試驗（外球節）
7、滑移線試驗（內球節）
8、旋轉力矩測量

三、主要構成部分及特點：
主要由主機系統、測量控制系統及計算機數據處理系統等等部分組成。
（一）、主機系統：

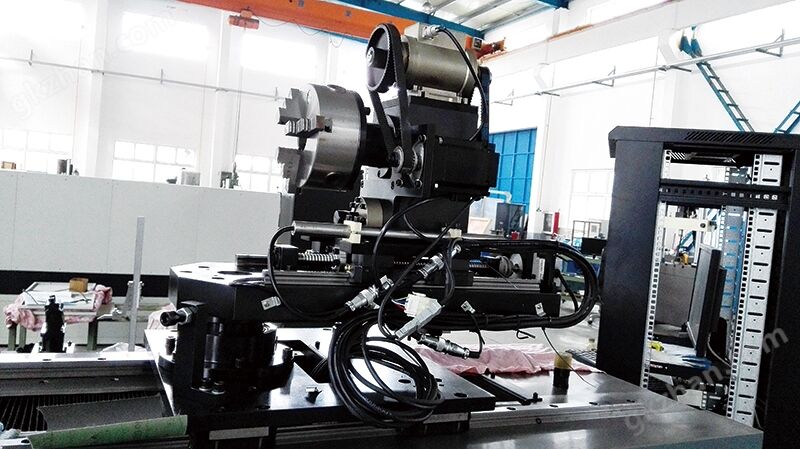

主機系統主要由主機機架、工作臺、移動端測試裝置、固定端測試裝置、輔助測量裝置等組成。
1、主機機架：作用是支撐工作臺，采用型材連接成型，保證試驗時的支撐剛度，機架上的工作平臺是其它裝置的安裝基礎。
2、滑移端測試裝置布置在主機工作臺的左端，滑移端測試裝置由小滑臺移動測量裝置、大滑臺移動測量裝置、擺動裝置三部分組成。
擺動裝置由擺動臺、擺動主軸、擺動臺、扭矩傳感器、角度傳感器、減速機、擺動電機等組成，用來產生滑移端的擺角和測試擺動力矩。
3、固定端測試裝置布置在工作臺的右端，它由萬向節安裝裝置、擺動裝置、水平軸向移動裝置三套裝置組成。
（二）計算機測量控制系統
1、使用一臺計算機作為中心控制系統，根據反饋的信號控制電機的啟停，采集和處理數據，繪制曲線，保存數據和曲線。
2、應用軟件運行在Windows窗口平臺上，幾乎所有操作均在中文虛擬面板上進行，操作直觀便捷，輕松完成試驗參數設置，打印試驗結果等。
3、電氣保護措施有：位移上下極限保護，電機缺相保護、電機過流保護、急停保護、極限角度保護、扭矩過載保護、轉速超限保護等。

四、主要技術指標：
 1、旋轉裝置
旋轉速度：0～±100r/min（可調）
扭矩測量范圍：0～±50Nm
扭矩測量精度：≤±1%
2、小滑臺移動裝置
伸縮位移： 0～100mm
位移測量精度：≤±1%
伸縮力：±500N
力值測量精度：≤±1%
3、大滑臺移動裝置
移動范圍：0～800mm；
4、擺動裝置（兩端相同）
擺角范圍：0～50°
擺角測量精度：0.1°
扭矩測量范圍：0～±20Nm
扭矩測量精度：≤±1%
5、試驗空間：400～1500mm
