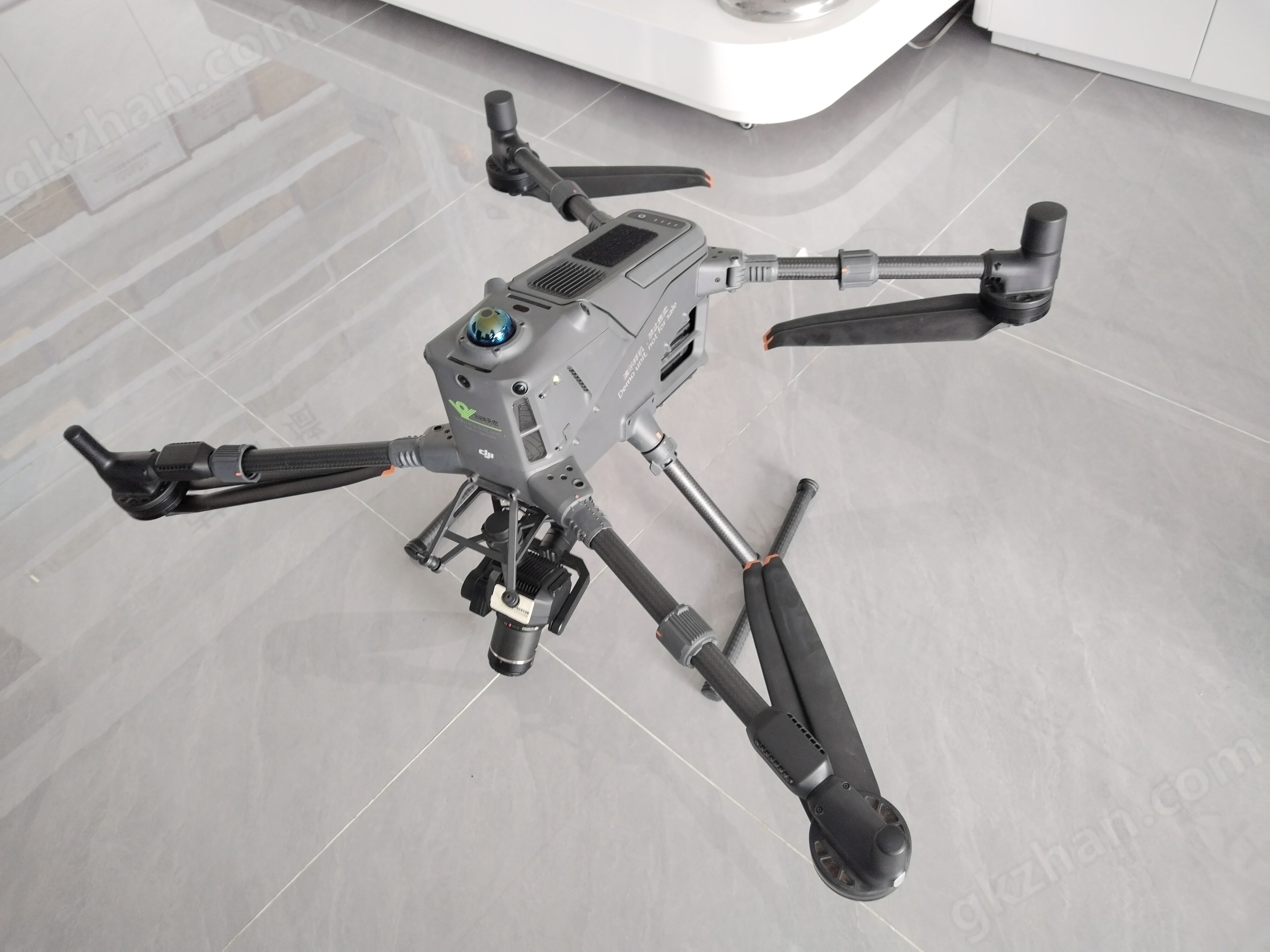

經緯 M400+禪思 P1 全畫幅傾斜攝影三維建模

經緯 M400+禪思 P1 全畫幅傾斜攝影三維建模

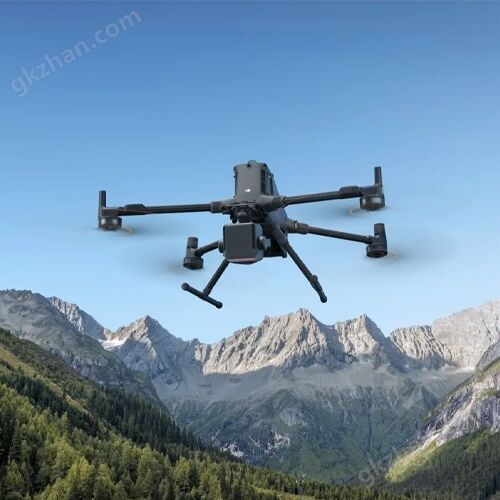

Matrice 400無人機

M400 擁有 59 分鐘超長續航與 6 公斤大載重能力，單次飛行即可覆蓋更大作業范圍，顯著減少起降與轉場次數，大幅提升外業效率。全向六向感知系統融合激光雷達與毫米波雷達，可實現電線級精準避障；O4 圖傳行業增強版配合空中圖傳中繼，即便在山區、城市峽谷等信號遮擋嚴重區域，仍能保障穩定連接與操控安全。此外，M400 支持可見光與熱成像模型檢測、AR 投射、船上起降等智能功能，配合完•善的自動化作業流程，在應急搶險、電力巡檢、專業測繪及工程建設等多類復雜場景中，均能高效、可靠地完成任務。

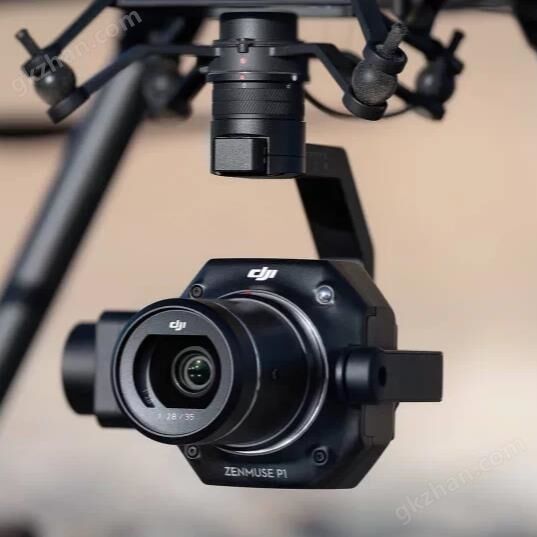

禪思P1 全畫幅相機

禪思 P1 是一款高性能多用途航測專用負載，搭載 4500 萬像素全畫幅圖像傳感器，配備機械全局快門；采用 DJI DL 卡口設計，可搭配多款鏡頭，靈活適配不同焦距航測作業需求。設備搭載三軸增穩云臺，可搭載于大疆指定工業飛行平臺，支持 DJI Pilot 2 App 操控，搭配大疆智圖重建軟件，形成一體化高精度、高效率航測作業方案。

相機單像元尺寸達 4.4μm，實現低噪高感成像能力，有效延長單日野外有效作業時長；最短連續拍照間隔 0.7 秒，飛行采集效率更高。依托 TimeSync 微秒級時間同步技術，實現相機、飛控、RTK、云臺系統精準同步，保障 POS 數據精度，滿足免像控傾斜攝影、正射影像采集等高標準測繪作業要求。

技術亮點

◆ 智能擺動拍攝，一次飛行完成傾斜攝影

依托禪思 P1 三軸云臺擺動拍攝功能，單次航線飛行即可獲取垂直、傾斜多角度影像，無需分多次飛行，顯著提升外業作業效率。

◆ 全畫幅成像，測繪成果細節豐富

4500 萬全畫幅傳感器，更大像元尺寸，弱光環境成像質量?jī)?yōu)異，三維模型紋理清晰，滿足大比例尺測繪建模要求。

微秒級時間同步，實現免像控作業

TimeSync 2.0 精準同步系統，POS 數據可靠，減少地面像控點布設工作量，節約外業人力與時間成本。

◆ 軟硬件閉環一體化作業

DJI Pilot 2 完成航線規劃、仿地飛行、任務執行；采集數據導入大疆智圖，快速空三解算，輸出 DOM、DSM、實景三維模型，后續可對接第三方軟件生產數字線劃圖。

作業流程

1.  外業航飛采集

DJI Pilot 2 導入測區 KML 邊界，使用建圖航拍功能規劃航線，開啟智能擺動拍攝；地形起伏區域啟用仿地飛行，保障影像重疊度與采集精度。

2.  內業三維重建

航攝影像導入大疆智圖，自動進行空三運算，生成實景三維模型、數字正射影像、數字地表模型。

3.  測繪成果深加工

導出成果至專業制圖軟件，生產數字線劃圖，用于設計、施工、驗收等工作。

適用場景

城市實景三維建設、工程場地測繪、地籍權屬調查、礦山地形勘測、道路橋梁竣工測量、地質勘察、古建筑數字化、水利地形測繪、園區規劃測繪

經緯 M400+禪思 P1 全畫幅傾斜攝影三維建模方案
