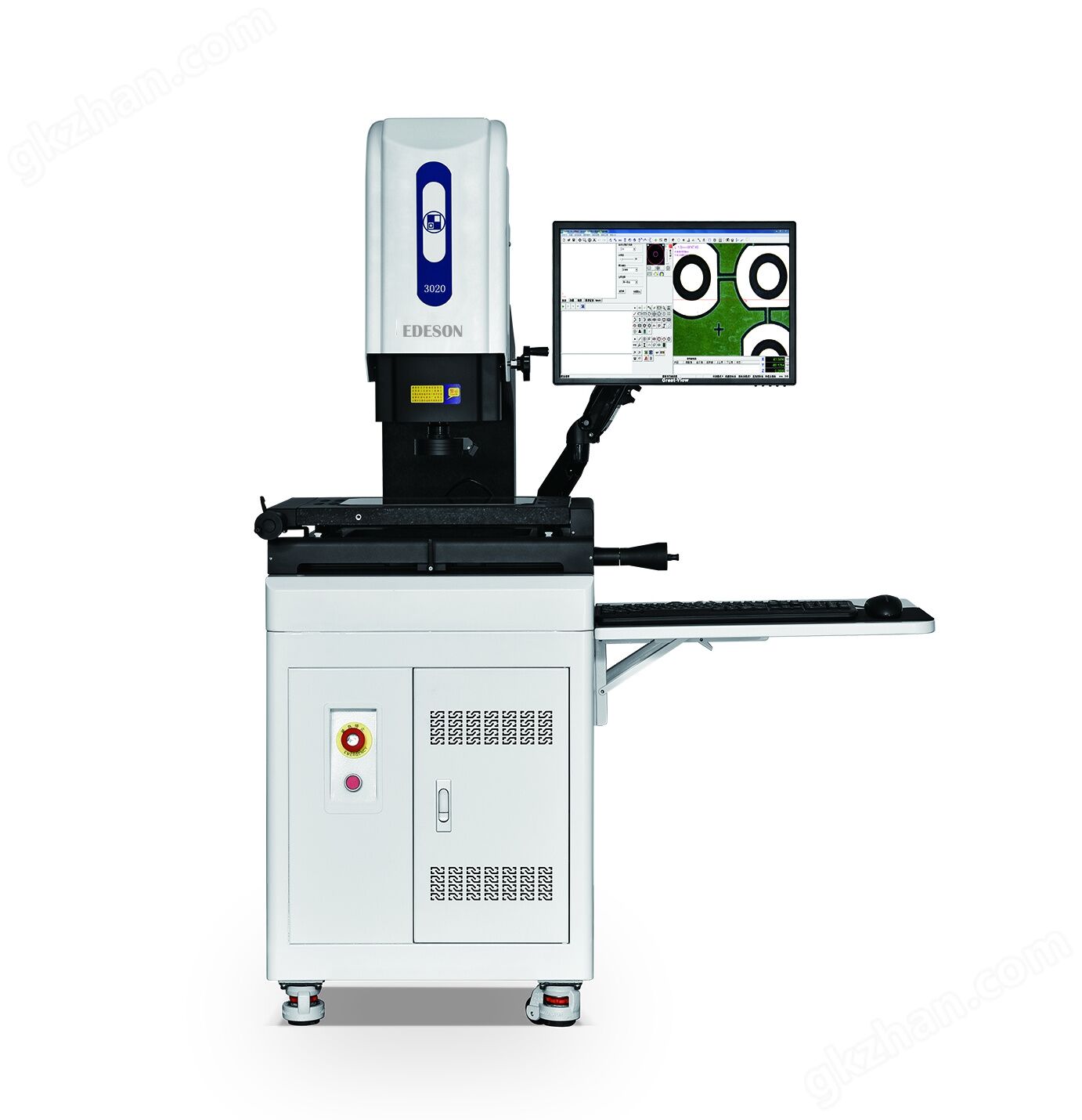

EVM-3010D半自動影像測量儀

一、儀器特點：
    ?三軸均采用中國臺灣高精度直線型導軌、X/Y軸精密級無牙螺桿+Z軸滾珠絲桿傳動，噪音低振動小，動態幾何誤差變形最小。
    ?Z軸采用進口品牌伺服電機，可實現自動光學對焦測高功能。
    ?采用優質花崗巖大理石底座、立柱，具有良好的溫度穩定性、抗實效變形能力 。
    ?采用花崗巖大理石工作臺，移動輕便、保證高速運行的定位精度及穩態性能。
    ?有限元結構分析及優化結構設計為該系列保證了系統整體的高精度及高穩定性。
    ?采用多功能集成式控制系統，故障率低，模塊化設計便于后期維保等 。
    ?多環LED表面落射光源，平行LED輪廓光源，軟件調節光源亮度。
    ?標配紅點激光定位裝置，快速便捷找準測量位置。
二、測量軟件：
     2.5D測量軟件是一款操作簡單、功能*影像測量軟件，集合了完整的幾何尺寸（點、線、圓、弧、距離、角度）、形位公差（直線度、真圓度、、位置度、平行度、垂直度）測量功能。
     廣乏應用于機械加工、電子、汽車、五金、模具、精密制造、塑膠橡膠品、光電、手機、PCB板、電子元件、半導體、觸控式屏幕、液晶面板、醫療器材、刀具、軸承、端子等行業。

三、軟件功能：
    1、座標平移和座標擺正，測量更加方便快捷，提高測量效率
    2、方便快捷的元素組合功能，用戶只需簡單的點選圖形就可組合出點、線、圓、距離、角度
    3、測量數據直接發送到AutoCAD中，測量的圖形可以dxf文檔保存
    4、測量數據可發送到Excel中，進行統計分析.☆中文 英文 繁體三種語言界面切換
    5、十字線尋邊      邊緣變色       人工采點
    6、多種尋邊模式，電腦自動取點，自動識別圓、弧， 大大提高采點速度
    7、圖形放大，圖形縮小，圖形平移，圖形打印圖形選中，取消選中，圖形刪除
    8、設置影像的灰度，飽和度，對比度，影像保存為BMP格式
    9、圖像二維標定，實現尺寸的精確測量；含線、圓、角度、矩形、多邊形等多種測量工具，對距離、直徑、夾角、面積、周長等參數進行實時測量；
    10、元素測量：多點測量點、線、圓、弧、橢圓，規定點數測量矩形，自動識別點、線、圓、弧
    11、元素構造：中心點構造、交點構造、中點構造、線構造、圓構造、角度構造。
    12、元素預置：點、線、圓、弧
    13、自動尋邊功能，圖像銳化，消除物體邊緣毛刺影響，提高檢測精度和重復性。圓環測量，角度測量，線寬，線距等測量。
    14、影像掃描功能：手動型影像儀也可將當前的影像進行掃描。
    15、選裝探針功能：實現Z軸方向高度測量的目的，同時也可對材料表面的平面度測量。它是對光學影像二維測量的一種輔助。影像測量儀可通過加裝探針，實現2.5D測量目的，從而使用戶能在真正意義上實現2.5D測量。
    16、報表輸出： 軟件提供多種報表輸出方式供客戶自己選擇。將數據導出到指定的EXCEL位置，并可以自動計算Ca,Cp,CPK等值。
四、技術規格：
