日本sanyo山陽離合器齒轂沖孔切邊成形設備

日本進口sanyo山陽離合器齒轂沖孔冷成形設備

日本進口sanyo山陽離合器齒轂沖孔冷成形機床

-日本進口sanyo山陽離合器轂插孔成形設備

-日本進口sanyo山陽離合器鼓切邊成形設備

-日本進口sanyo山陽離合器轂開槽成形設備

-日本進口sanyo山陽離合器鼓多工位成形設備

簡介

日本進口sanyo山陽沖孔成形設備是對離合器齒轂油孔沖孔、卡簧槽成形、端面精切邊，實現高速高精度的多工位多工序同時加工。

此外，通過附加的運輸設備和自動工件定位裝置，實現操作自動化無人駕駛。

根據客戶要求，日本進口sanyo山陽離合器齒轂沖孔冷成形設備可以實現由內向外和由外向內沖孔的自由切換。

工件舉例

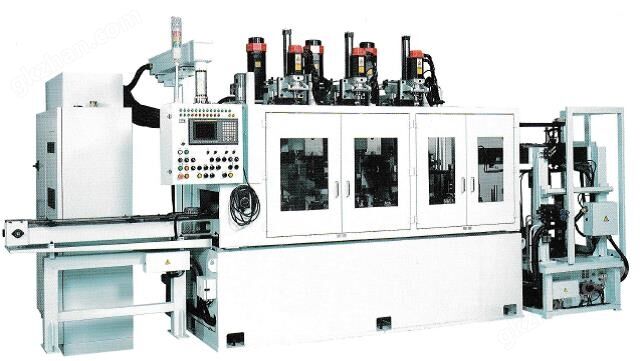

日本進口sanyo山陽離合器齒轂沖孔切邊雙工位冷成形設備4MP-2H

日本進口sanyo山陽離合器齒轂沖孔切邊雙工位冷成形機床4MP-2H

規格

周期時間 1孔開模時間0.35秒以內（包含分度時間）

NC裝置 FANUNC POER-MATE-iH

-工件旋轉分度用

-夾具（工件）上下移動用（特別附件）

驅動源 氣壓、油壓

-油壓max 140kg/cm3

-氣壓max 140kg/cm3

特殊附件

-開孔后的毛邊檢測裝置-自動搬運裝置

-自動定位裝置-除屑裝置

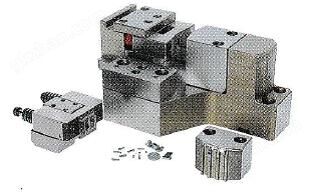

-螺絲型沖孔機&模具-修整型沖孔機&模具

-上下定位的NC裝置-螺絲型自動更換裝置

用途

本機的作用是高速、短時間的對離合器齒轂的端面修整切邊（鏡面切割）及螺絲開孔（油孔開孔）。

另外通過安裝搬運裝置和自動定位裝置，可以實現全自動無人化運作。

特征

-無需擔心發生鉆孔加工的第二面毛面

-通過沖孔機&模具進行加工，刀具壽命延長，工具管理簡單。

-切屑以固體狀態排出，處理容易。

-無需配置切削油裝置，有利于改善工廠環境

-各部件以及夾具上下移動通過伺服控制，孔位置調整，更換零件只用程序控制，十分簡單。

-油孔直徑差別可以通過螺絲自動更換裝置調整，無需更換夾頭。

日本進口sanyo山陽離合器齒轂沖孔切邊開槽3工位冷成形設備4MP-3H

日本進口sanyo山陽離合器齒轂沖孔切邊開槽3工位冷成形機床4MP-3H

規格

周期時間 1孔開模時間0.35秒以內（包含分度時間）

NC裝置 FANUNC POER-MATE-iH

-工件旋轉分度用

-壓力滑塊驅動用

-壓力滑塊換活用

-夾具（工件）上下移動用（特別附件）

驅動源 氣壓、油壓

油壓 3.5MPa

氣壓 0.35MPa

特殊附件

-開孔后的毛邊檢測裝置-自動搬運裝置

-自動定位裝置-除屑裝置

-螺絲型沖孔機&模具-修整型沖孔機&模具

用途

本機的作用是高速、短時間的對離合器齒轂的端面修整切邊（鏡面切割）、螺絲開孔（油孔開孔）、卡簧槽成形加工。

將以前用油壓驅動的加工換成伺服馬達驅動，從而實現超高速度。

通過凸輪式搬運裝置和擋塊裝置的組合，可以實現高速全自動無人化運作。

特征

-無需擔心發生鉆孔加工的第二面毛面

-通過沖孔機&模具進行加工，刀具壽命延長，工具管理簡單。

-切屑以固體狀態排出，處理容易。

-無需配置切削油裝置，有利于改善工廠環境

-各部件以及夾具上下移動通過伺服控制，孔位置調整，更換零件只用程序控制，十分簡單。

-油孔直徑差別可以通過螺絲自動更換裝置調整，無需更換夾頭。

日本進口sanyo山陽離合器齒轂沖孔切邊4工位冷成形設備4MP-4H

日本進口sanyo山陽離合器齒轂沖孔切邊4工位冷成形機床4MP-4H
