一、概述：

　　BFCC系列氣源分配器/箱是目前的氣源分配輔助裝置，該產品吸收國內外許多產品的優點匯聚而成，是氣動儀表安裝使用的好幫手。廣泛應用于電力、冶金、化工、醫藥、紡織、及自動化流水線中。

二、本裝置的優點：

　　1、氣源分配器/箱采用進口三位一體氣水分離器，集減壓，油水分離、自動排水于一體，保證儀表氣源的穩定和凈潔。
　　2，氣源分配器/箱采用不銹球閥，延長使用壽命。
　　3、氣源分配器/箱的儀表管路全部采用進口插拔式原件，耐壓達1MPa
　　4、氣源分配器/箱安裝簡易，使用方便，基本上達到免維護。

三、結構與型號：

　　電廠的氣源分配由氣源分配器或氣源分配箱來實現，其結構山減壓閥、氣容、氣源管路、球閥等組成。

四、外形尺寸：

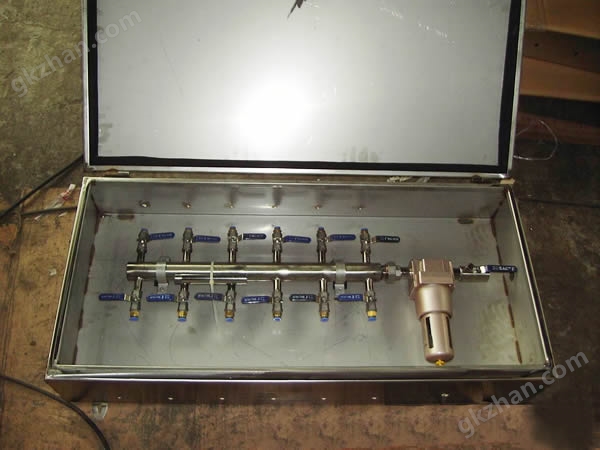

　　氣源分配箱：外形尺寸：450x(62Xn+108)X150 (長X寬X高)：n代表路數

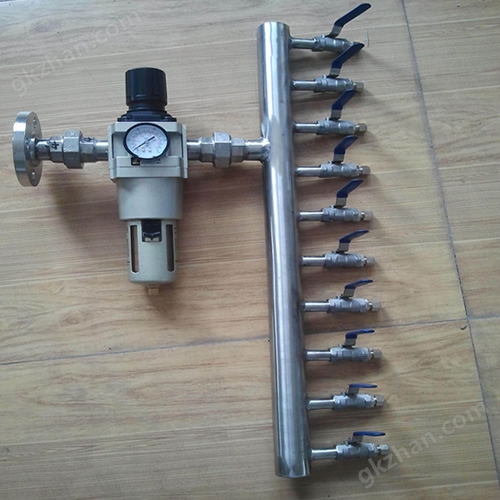

　　氣源分配器：4OX(62Xn+108)X40(長x寬X高)；n代表路數

五、氣源分配器/箱結構示意圖：

六、安裝及保養須知

　　安裝氣源分配器可根據現場條件，水平放置在地坪或墻角處，也可掛墻安裝。
　　安裝氣源分配箱可采用掛墻式安裝。
　　氣源進氣管采用Φ14X2不銹鋼管，焊接式聯接，出氣管采用8X1或10X1不銹鋼管，采用卡套式聯接，卡套或接頭應購進口儀表接頭，以免漏氣，如采用焊接式需提前與我公司聯系，我們采用特制球閥的聯接方式保養：定期給進口油水分離器更換濾芯，條件是看使用環境中粉塵多少而定，更換濾芯應向本公司購買的濾芯，其它廠家的濾芯不通用。

七、訂貨須知

　　1、設計或訂購產品時，注明型號、規格。
　　2、注明進、出氣口的連接方式(卡套式、焊接式)及進、出管尺寸。
　　3、其它形式可根據用戶要求定制。
