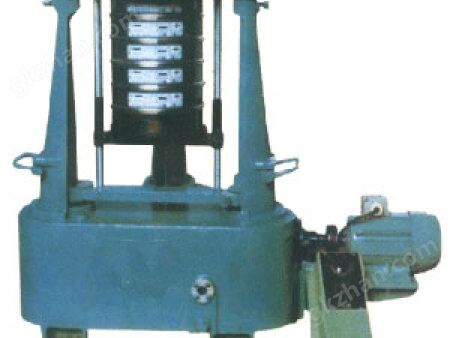

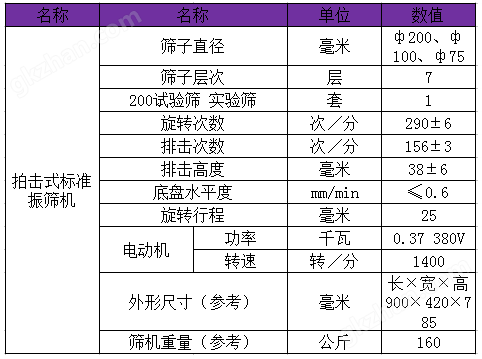

Φ200拍擊式標準振篩機

一、篩機簡介

感謝你選用興瑞拍擊式標準振篩機。BSJ-200型拍擊式標準振篩機，其技術參數符合國家標準要求，可篩分多種特性的顆粒產品。適用于普通磨料的顆粒組成檢查和超硬材料產品的分級及粒度組成檢查，已廣泛用于地質、冶金、粉體、化工、建工、水泥、醫藥等部門的科研生產實驗室中對固體物料進行的篩分、檢測。

在您使用本篩機之前，請詳細閱讀使用說明書，以免對您的生產帶來不必要的麻煩，謝謝合作。

二、結構原理

本機結構主要由機座、傳動部分、套篩孤獨呢裝置的部分組成，動力采用A02-7124電機，具有經濟指標等優點。通過聯軸器的傳遞，帶動兩組齒輪運動，分別使傳送立軸和凸輪軸轉動，引起篩子的往復運動和錘擊的排擠，運行，安全可靠，從而達到對物料進行篩分的 目的。

其基本原理如下：電機帶動傳動主軸旋轉，通過固定在主軸上的16牙小斜齒輪和固定在傳動立軸的81牙大斜齒輪，使傳動立軸上的上下偏心輪隨立軸旋轉，帶動上下連桿使篩子往復運動。同時固定在傳動立軸上的14牙小斜齒輪帶動凸輪軸上的26牙斜齒輪運動，使凸輪軸旋轉，其上的凸輪使頂桿升降推動錘鐵產生拍擊運動。物料在篩子的往復運動和錘鐵拍擊作用下，按篩孔大小進行篩分和檢查。

三、使用方法

松開篩底盤上的鎖緊螺母，底盤科研兩立軸上下滑動，以固定不同層數的篩子，配合使用活動半連桿，即可卸下套篩并裝取物料。本機配用專用裝夾墊片，亦可用于Φ100和Φ75檢查篩的檢測，使用時將上下墊片固定在篩蓋及下底盤上，即可裝上Φ100、Φ75檢查篩工作。

四、定式裝置

1、采用數字式時間繼電器定時

本機采用的定式裝置，調節方便，可靠性高的數字式繼電器作為定時原件，實現1～99mi任意設置。通過操作啟動按鈕，扭子開關和時間繼電器能實現機器的定時和連續工作兩種工作方式。

當需要機器定時工作時，先將扭子開關置于‘定時’，再將時間繼電器的數值調至所需的工作時間，按下啟動按鈕，即可實現定時工作。在定時期間也能進行連續工作方式，只要將扭子開關置于‘繼續’，電機就可實現連續工作；若此時再將扭子置于‘定時’又可進行定時工作。但以前（實現連續之前）所進行的時間無效，從零開始。

當需要連續工作時，將扭子開關置于“連續”，按下啟動按鈕，在連續期間也可將扭子按鈕開關置于“定時”，實現電機的定時工作。

例：電視定時工作15min，首先講繼電器的顯示數值調節至15，再將扭子按鈕置于“定時”，按下啟動按鈕，機器即將開始工作經15min后停止。如果本次定時間與上次不一樣，則需上述程序重新操作。若想機器連續工作，將扭子開關置于連續便可。

2、采用變頻器定時（HOLIP-A)

使用前，請詳細讀使用說明書，該機轉速出廠前已調好，達到用戶所需的技術參數，請不要字啊調整。定時出廠前已調至15分,機器即開始工作15min后停止。根據用戶所需時間數進行設置，時間設置好不在顯示，只顯示轉速或頻率，到設定時間就停止工作。

五、工作程序

1、本機安裝在3個M10地腳螺釘的水平地面上。

2、按電工規程安裝電路與接地，電源經定時線路接到電機上。

3、加足足量潤滑油至油窗標線。

4、抬起頂桿，用手搬動傳動主軸，機器傳動自如，無明顯輕重不均或卡死現象。

5、抬起頂桿，并將其固定，使之免于和凸輪接觸。

6、接通電源，合上開關，觀察電機轉向與指示牌方向是否一致。（若不一致，則應調換電機接線頭，待電機方向一致時，方可放下頂桿，開始使用。）

注意：①要求嚴格按上述程序開機使用，否則會產生不必要的麻煩

②接電源時，應由專業電工完成，并可靠接地。

六、維護潤滑

1、分上下兩部分潤滑系統，上部共三只油杯 ，定期注入潤滑油。實行人工潤滑油。下部即機座內為飛濺油潤滑，使用時機座內注入一定高度的20#等有機械油，當固定在主軸上的兩只甩油器隨主軸轉動時，即把潤滑油甩向齒輪組和凸輪副，因此在使用過程中必須保持一定的油面高度，即不低于油窗標線。

2、所有油杯均為機油杯，用20#油加注，每個工作班開始須加油一次，尤其是下連桿靠近傳動立軸處油杯須每天加油兩次，確保潤滑。
