產品簡介：GGD型交流低壓固定式配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz、額定工作電壓400V/660V、額定工作電流6300A及以下的配電系統中作為動力、照明及配電設備的電能轉換、分配

詳細介紹

一、概述
GGD型交流低壓固定式配電柜是根據能源部主管上級、廣大電力用戶及設計部門的要求。本著安全、經濟、合理、可靠的原則設計的新型低壓配電柜。產品具有分斷能力高，動熱穩定性好，電氣方案靈活，組合方便，實用性強，結構新穎，防護等級高等特點，可作為低壓成套開關設備的更新換代產品使用。
GGD型交流低壓固定式配電柜適用于發電廠、變電所、工礦企業等電力用戶作為交流50Hz、額定工作電壓400V/660V、額定工作電流6300A及以下的配電系統中作為動力、照明及配電設備的電能轉換、分配及控制之用。
二、產品型號及含義
GGD 系列低壓交流固定式開關柜
三、產品執行標準
產品符合 IEC439 《低壓成套開關設備和控制設備》
GB7251-1《低壓成套開關設備和控制設備》等標準。

四、結構特點
1.框體采用組合柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，其型材的二側面分別有模數為20mm 和100mm安裝孔，使得框架組裝靈活方便。
2.GGD型交流低壓固定式配電柜照現代工業產品造型設計的要求，采用分割比的方法設計，柜體外形和各部分的合理分割尺寸，使整柜顯示出美觀大方、面目一新。
3.柜體上下兩端均有不同數量的散熱孔，當柜內電器元件發熱后，熱量上升，通過上端槽孔排出，而冷風不斷地由下端槽孔補充進柜，使密封的柜體自下而上形成一個自然通風道，達到散熱的目的。
4.柜門用轉軸式活動鉸鏈與構架相連，安裝、拆卸方便。門的折邊處均有一根山型橡塑條，關門時門與構架之間的嵌條有一定的壓縮行程，能防止門與柜體直接碰撞，也提高了門的防護等級。
5.柜體的頂蓋在需要時可拆卸，便于現場主母線的裝配和調整，柜頂的四角裝有吊環，用于起吊和裝運。
6.柜體的防護等級為IP30，用戶也可根據使用環境的要求在IP20～IP40之間選擇。
7.裝有電器元件的儀表門用多股軟銅線與構架相連，整柜構成完整的接地保護電路。
五、技術參數

項目		單位	參數
額定工作電壓		V	400、660V
額定頻率		HZ	50/60
額定電流	水平母線	A	≤6300
額定電流	垂直母線	A	≤6300
額定短時耐受電流（1S）		KA	50
額定峰值耐受電流		KA	105、120
介電強度		V/1min	2500
額定絕緣電壓		V	660、1140
外殼防護等級			IP30/IP40

六、一次線路方案
　GGD型配電柜一次線路方案及柜內主要電器元件，對于主電路方案作如下技術說明：
1、一次元器件的選型
GGD型配電柜具有廣泛的適用性。一次元器件的選擇遵循安全、經濟、合理、可靠的原則，放棄了淘汰型和性能較差的元器件。在選用近年來本公司生產的技術性能指標較的產品的同時，也合理地在有限范圍內保留了一些老產品。由于配電柜的結構具有較好的安裝靈活性，今后，即使主管部門強制淘汰某些產品或用戶選型有特殊要求時，配電柜不會因元器件的改型或更新而造成安裝困難。
2、進線方式
GGD型配電柜的進線方式有常用的上、下側進線的方式，同時也設計了由柜頂左、中、右三個位置上進線及柜后進線方式，以滿足各類工程設計對不同進線方式的需要。
3、降容問題
GGD型配電柜擬以較好的自然通風系統，解決元器件裝入封閉式柜后的溫升、降容問題。經過多次研究性驗證，證實了通風系統的設計是成功的，故使用部門選配電柜時可視同元器件在開啟式屏內安裝，按設計常規考慮降容系數。
4、無功功率自動補償柜
根據用戶選用配電柜時配套需要，本產品包括了GGJ型無功功率補償柜的設計方案，供設計選用。柜的外形尺寸與GGD1柜相同。

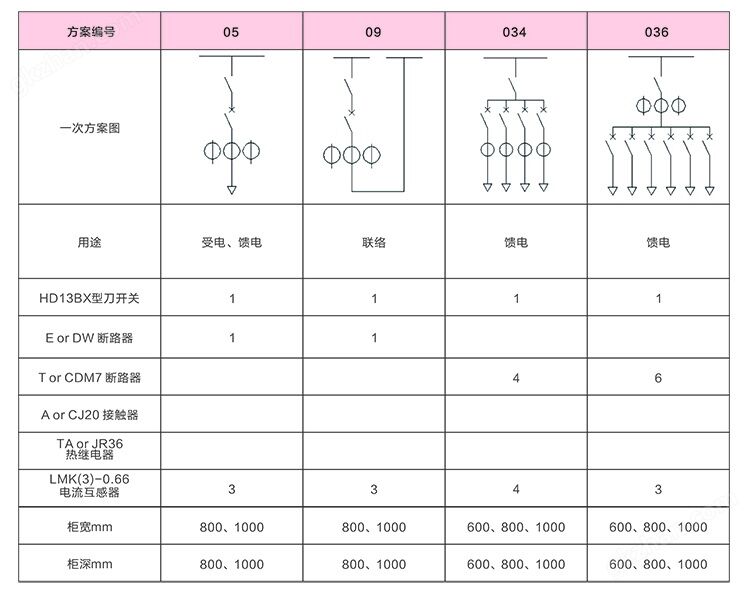

GGD型配電柜一次方案1
GGD型配電柜一次方案2

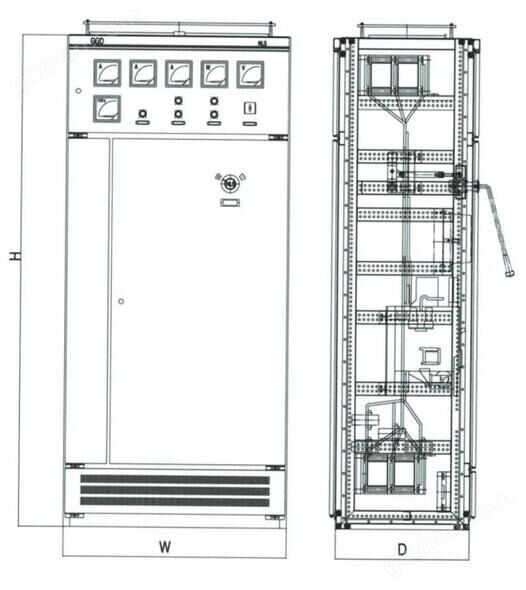

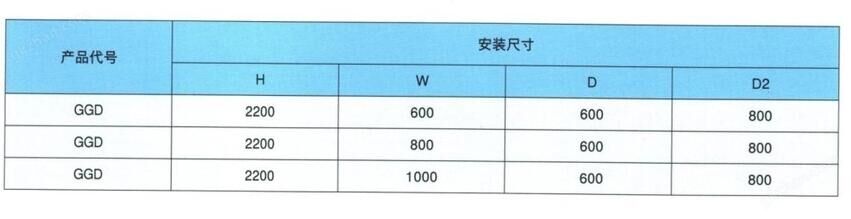

七、主要規格及尺寸

型號	額定電壓（V）	額定電流（A）		額定短路開斷電流（KA）	額定短時耐受電流 IS（KA）	額定峰值耐受電流（KA）
GGD1	400/660	A	1000	15	15-30	30-50
		B	630
		C	400
GGD2	400/660	A	1600	30	30-50	63-80
		B	1600
		C	1000
GGD3	400/660	A	3150	50	50	63-80

八、使用條件
1.周圍空氣溫度不高于+40℃，不低于-5℃。24h內的平均氣溫不得高于+35℃。
2.戶內安裝使用，使用地點的海拔高度不得超過2000M。
3.周圍空氣相對濕度在溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度。（例如+20℃時為90%）應考慮到由于溫度的變化可能會偶然產生凝露的影響。
4.開關柜安裝時與垂直面的傾斜度不超過5%。
設備應安裝在無劇烈振動和沖擊的地方，以及不足使電器元件受到腐蝕的場所。
5. 沒有導電塵埃與足以腐蝕金屬和破壞絕緣的氣體的場所；
6.沒有火災、爆炸危險的場所；
7.用戶有特殊要求時可與制造廠協商解決。
九、訂貨須知
用戶訂貨時，應提供如下資料數據：
1、產品的全型號（包括主電路方案號和輔助電路方案號）；
2、主電路系統組合順序圖；
3、輔助電路電氣原理圖；
4、柜內元器件清單；
5、產品若有特殊要求時，事先聲明。
